Комплект адаптеров РИКС-10-70/300 КВТ 92307

• Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC-EN 50181 или DIN 47636

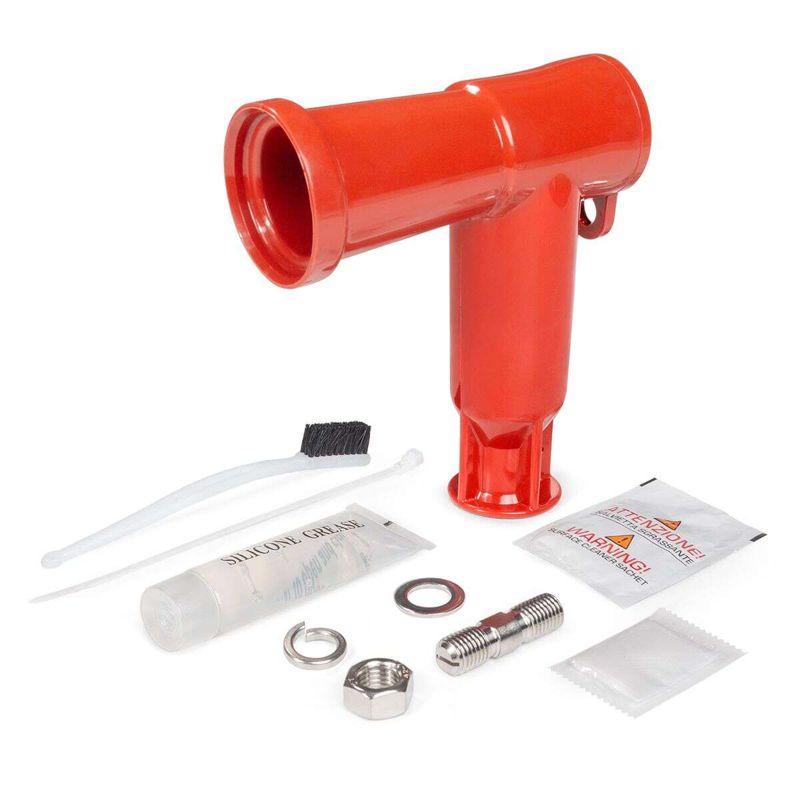

• Состав набора:
• корпус адаптера
• резьбовая шпилька
• плоская шайба
• гроверная шайба
• гайка
• паста силиконовая
• Устойчивы к явлению трекинга и погодно-климатическим условиям
• Изоляция адаптера выполнена из толстостенного силиконового эластомера
• Цвет: кирпично-красный
• Рабочее напряжение: до 10 кВ включительно
• Максимальная токовая нагрузка: 630 А
• За счет специального эластомера, применяемого для изготовления корпуса, в сочетании с конструктивной особенностью внутренней части, адаптер имеет очень широкий диапазон применяемости по сеченым кабеля, внезависимости от типа изоляции кабеля: бумажной-маслопропитанной или изоляции из сшитого полиэтилена.
• Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с бумажной маслопропитанной и изоляцией из сшитого полиэтилена
• Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
• Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
• Резьбовая шпилька М16/ М16
• Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
• Быстрый монтаж и демонтаж с возможностью повторного использования
• Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
• Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
• Адаптеры поставляются в комплекте, включающем материалы на 3 фазы
• Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки

Характеристики

Характеристика	Значение
Исполнение	Холодной усадки
Ряд напряжений	10 кВ
С резьбовым соединением
Номинальное поперечное сечение с	70 кв.мм
Номинальное поперечное сечение по	300 кв.мм
