Объемная стойка хси
Клиновая пространственная стальная конструкция опалубки перекрытий
Основные преимущества объемной стойки ХСИ с клиновым узлом:
- обеспечение максимальной безопасности;
- простота конструкции;
- минимальные трудозатраты на монтаже и демонтаже;
- универсальность системы на основе стандартных элементов;
- долговечность и износостойкость элементов системы;
- экономически эффективные затраты на 1 м3 Ж/Б конструкций;
- широко распространённая система с взаимозаменяемыми элементами.

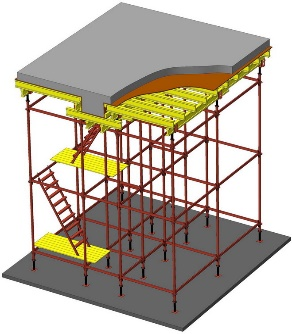

Описание товара - функции. Система объемных стоек состоит из пространственной металлической конструкции и образует опалубку перекрытий для возведения бетонных и железобетонных конструкций – применяется в гражданском и промышленном строительстве, может использоваться:
- Как монолитные перекрытия
- Как опалубка пролетных строений мостов, эстакад и других подобных сооружений
- В качестве тоннельной опалубки, возводимой открытым и закрытым способом
- Клиновые леса с высоконагруженной рабочей площадкой, могут использоваться как монтажные и кладочные леса
Исполнение изделия соответствует климатическим факторам категории IV по ГОСТ 15150-69* для эксплуатации в условиях умеренного климата при температуре окружающей среды от минус 40°С до плюс 45°С.
Система разработана в соответствие с ГОСТ Р 52085-2003 «Опалубка. Общие технические условия» и руководствуясь СНиП 2.01.07-85 «Нагрузки и воздействия».

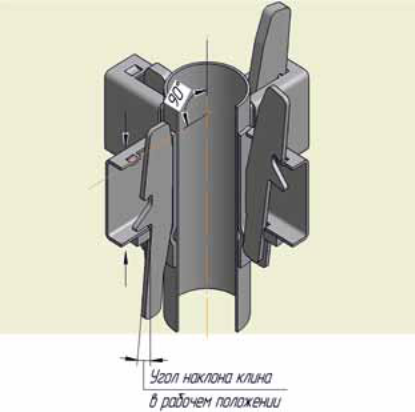

Изделие выпускается в двух исполнениях: «Стойка объемная» и «Стойка объемная усиленная». Исполнения отличаются по толщине применяемой электросварной трубы ГОСТ 10704-91 для вертикальных элементов, а именно труба диаметр 57 мм с толщиной стенки 2 мм или 3 мм соответственно. Технология основного элемента объемной стойки перекрытий - клиновой узел
Паспорт-Инструкция ХСИ объемная стойка

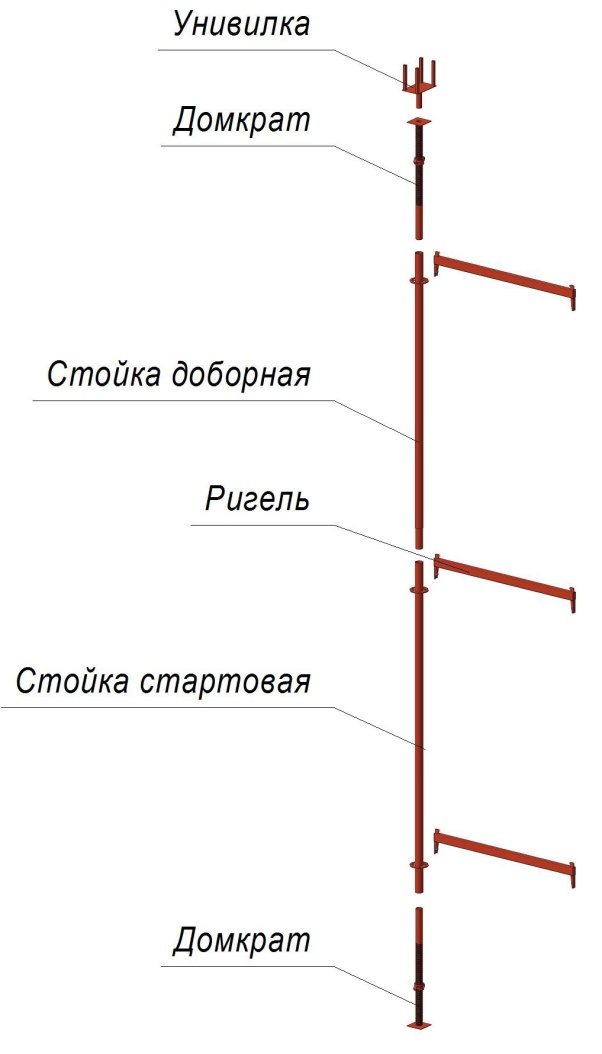

Технические характеристики товара. Несущий каркас представляет собой стальную конструкцию из стартовых и доборных стоек выполненные из стальной круглой трубы диаметром 57 мм, высотой от 0,5 до 4,4 м. и горизонтальных ригелей длиной от 0,5 м до 2,5 м изготовленные из прямоугольной стальной трубы 60х30х2. Соединение стоек с горизонтальными ригелями производится посредством специальных элементов клинового узла на ригеле и фланцем на вертикальной стойке, которые при замыкании обеспечивают высокую точность, жесткость и выравнивание горизонтальных осей по единой линии, с автоматическим выставлением на 90 градусов вокруг оси вертикального элемента.
Расчет несущей нагрузки производить в соответствии с паспортом изделия, монтаж и демонтаж выполнять строго по инструкции от производителя.
Все элементы, образующие палубу стола перекрытия, должны соответствовать требованиям к изделиям 2-го класса по классификации ГОСТ Р 52085-2003, а также обеспечивать несущие нагрузки в соответствии с Паспортом объемной стойки.

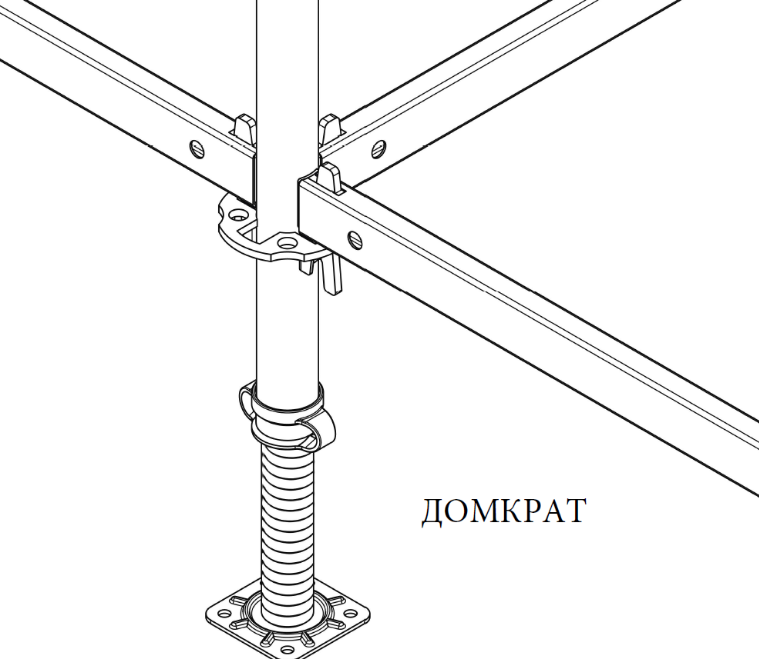

Юстировку горизонта, выбор минимальной и максимальной высоты, обеспечивают регулировочные домкраты с резьбой, изготовленные методом холодной накатки, с шагом регулирования от 0,35 м до 0,85 м.
Технические характеристики
- Высота возводимых перекрытий «Стойка объемная» от 1,5 м до 20 м.;
- Высота возводимых перекрытий «Стойка объемная усиленная» от 1,5 м до 40 м.;
- Максимальная несущая способность на ось «Стойка объемная» – 1500 кг.;
- Максимальная несущая способность на ось «Стойка объемная усиленная» – 2500 кг.;
- Максимально допустимая нагрузка на ригель 1 м – 1200 кг;
- Шаг вертикальных элементов 0,5 м.;
- Шаг горизонтальных элементов – 0,25 м.
