Комплект адаптеров РИКС-20-70/150 КВТ 78540

КОД: 7205817

Производитель: Квт
Артикул производителя: 78540
Вес: 3.43 кг
Габариты (ДxШxВ): 22.5 x 19.5 x 19 см
Минимальный заказ: 1 УП.1 шт..

Наличие: Под заказ
Цена: 18 185.49

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

• Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636
• Адаптеры поставляются в комплекте, включающем материалы на 3 фазы

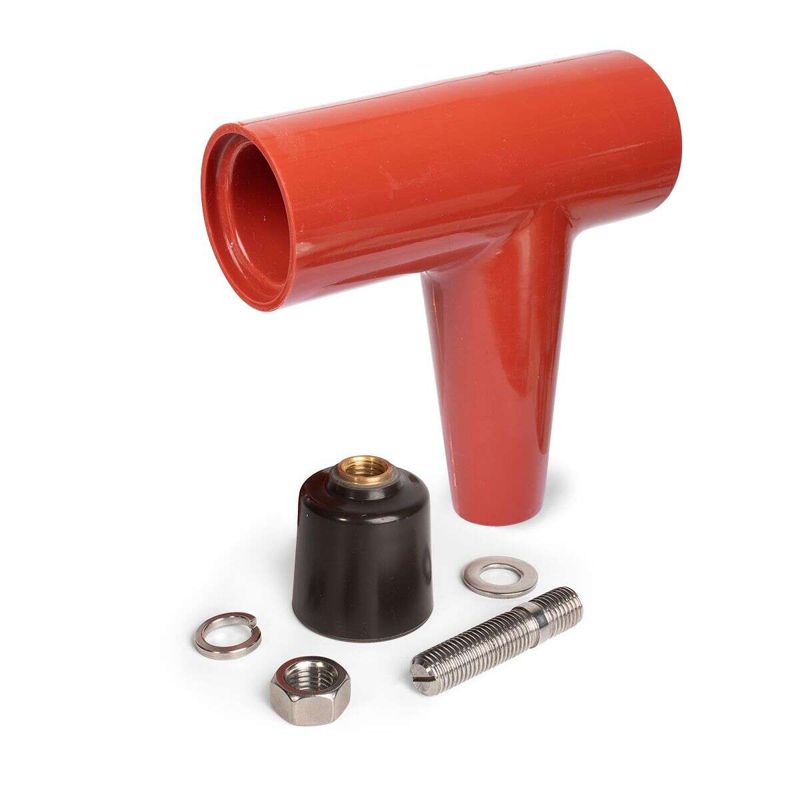

• Состав набора:
• корпус адаптера (3шт.)
• торцевая заглушка (3шт.)
• резьбовая шпилька (3шт.)
• гайка (3шт.)
• плоская и гроверная шайбы (по 3шт.)
• паста силиконовая
• кабельная стяжка
• Устойчивы к явлению трекинга и погодно-климатическим условиям
• Изоляция адаптера выполнена из толстостенного силиконового эластомера
• Цвет: кирпично-красный
• Рабочее напряжение: до 20 кВ
• Максимальная токовая нагрузка: 630 А
• Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с изоляцией из сшитого полиэтилена
• Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
• Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
• Резьбовая шпилька в составе набора РИКС имеет одно исполнение: М16/М16
• Установка адаптеров возможна только на муфты с наконечниками, имеющими отверстие под резьбовую шпильку М16. Для муфт КВТ на диапазон сечений 70/120 мм2 используйте наконечники 2НБ-70/120-16 (приобретаются отдельно)
• Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
• Быстрый монтаж и демонтаж с возможностью повторного использования
• Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
• Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
• Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки

Характеристики

Характеристика	Значение
Исполнение	Холодной усадки
Ряд напряжений	10 кВ
С резьбовым соединением
Номинальное поперечное сечение с	70 кв.мм
Номинальное поперечное сечение по	150 кв.мм
Местонахождение
Количество жил
