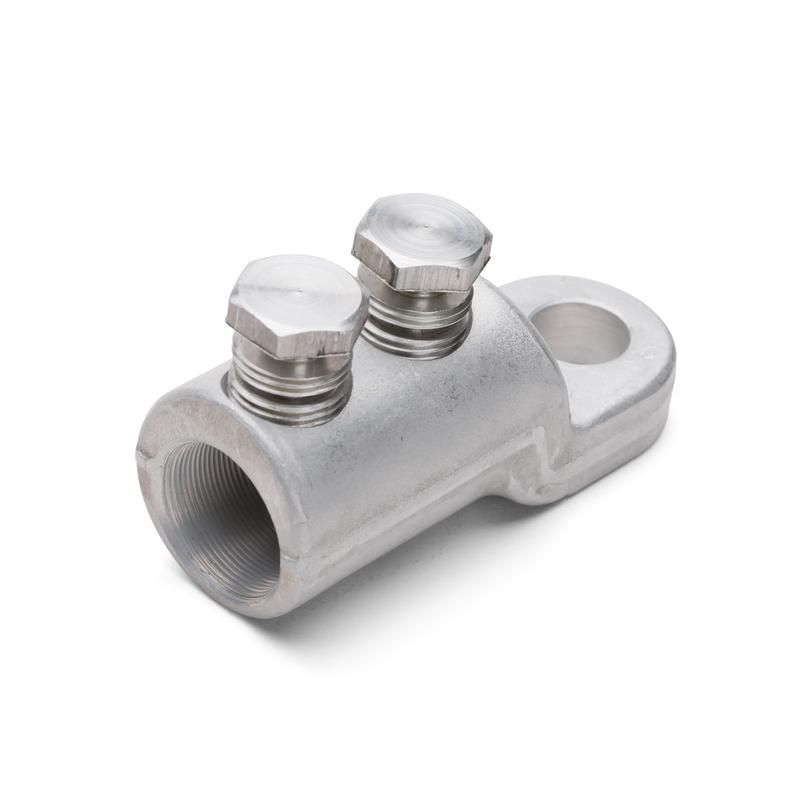

Наконечник болтовой 2НБ-150/240 КВТ 65819

• Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Рядное расположение болтов на корпусе наконечника
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Рабочее напряжение: до 1/10 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
• Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Характеристики

Характеристика	Значение
Защитное покрытие поверхности	Без покрытия
Со срывной головкой	Да
Метрический размер соединительной резьбы	14
Номинальное поперечное сечение с	150 кв.мм
Номинальное поперечное сечение по	240 кв.мм
Номинальное сечение медь, RМ с	150 кв.мм
Номинальное сечение медь, RМ по	240 кв.мм
Номинальное сечение медь, RE	150 кв.мм
Номинальное сечение медь, RE по	240 кв.мм
Номинальное сечение медь, СМ с	150 кв.мм
Номинальное сечение медь, СМ по	240 кв.мм
Номинальное сечение алюминий, RМ с	150 кв.мм
Номинальное сечение алюминий, RМ по	240 кв.мм
Номинальное сечение алюминий, RE с	150 кв.мм
Номинальное сечение алюминий, RE по	240 кв.мм
Номинальное сечение алюминий, SМ с	150 кв.мм
Номинальное сечение алюминий, SМ по	240 кв.мм
Номинальное сечение алюминий, SE с	150 кв.мм
Номинальное сечение алюминий, SE по	240 кв.мм
Материал проводника	Алюминий
Мин. AWG размер
Макс. AWG размер
