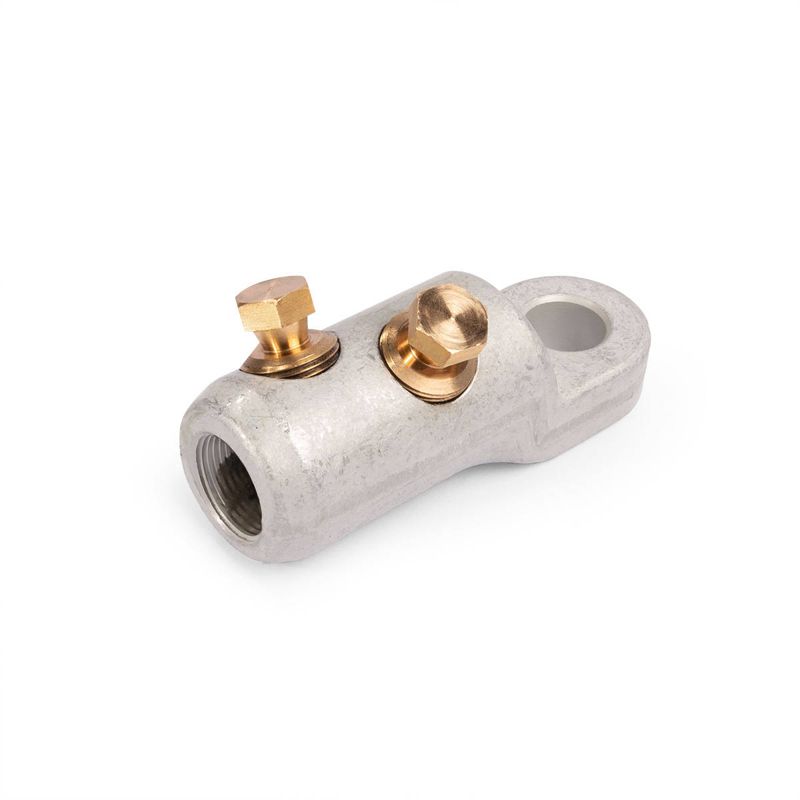

Наконечник болтовой 2НБЕ-35-70/120 КВТ 65834

КОД: 7208424

Производитель: Квт
Артикул производителя: 65834
Вес: 0.095 кг
Габариты (ДxШxВ): 7.45 x 6.45 x 2.6 см
Минимальный заказ: 1 шт.

Наличие: Под заказ
Цена: 743.34

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

• Предназначены для оконцевания кабелей напряжением до 35 кВ
• Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
• Торцевые фаски для сглаживания напряженности электрического поля
• Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Материал корпуса: специальный алюминиевый сплав
• Материал болтов: медный сплав
• Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Характеристики

Характеристика	Значение
Защитное покрытие поверхности	Без покрытия
Со срывной головкой	Да
Метрический размер соединительной резьбы	14
Номинальное поперечное сечение с	70 кв.мм
Номинальное поперечное сечение по	120 кв.мм
Номинальное сечение медь, RМ с	70 кв.мм
Номинальное сечение медь, RМ по	120 кв.мм
Номинальное сечение медь, RE	70 кв.мм
Номинальное сечение медь, RE по	120 кв.мм
Номинальное сечение медь, СМ с	70 кв.мм
Номинальное сечение медь, СМ по	120 кв.мм
Номинальное сечение алюминий, RМ с	70 кв.мм
Номинальное сечение алюминий, RМ по	120 кв.мм
Номинальное сечение алюминий, RE с	70 кв.мм
Номинальное сечение алюминий, RE по	120 кв.мм
Номинальное сечение алюминий, SМ с	70 кв.мм
Номинальное сечение алюминий, SМ по	120 кв.мм
Номинальное сечение алюминий, SE с	70 кв.мм
Номинальное сечение алюминий, SE по	120 кв.мм
Материал проводника	Алюминий
Мин. AWG размер
Макс. AWG размер
