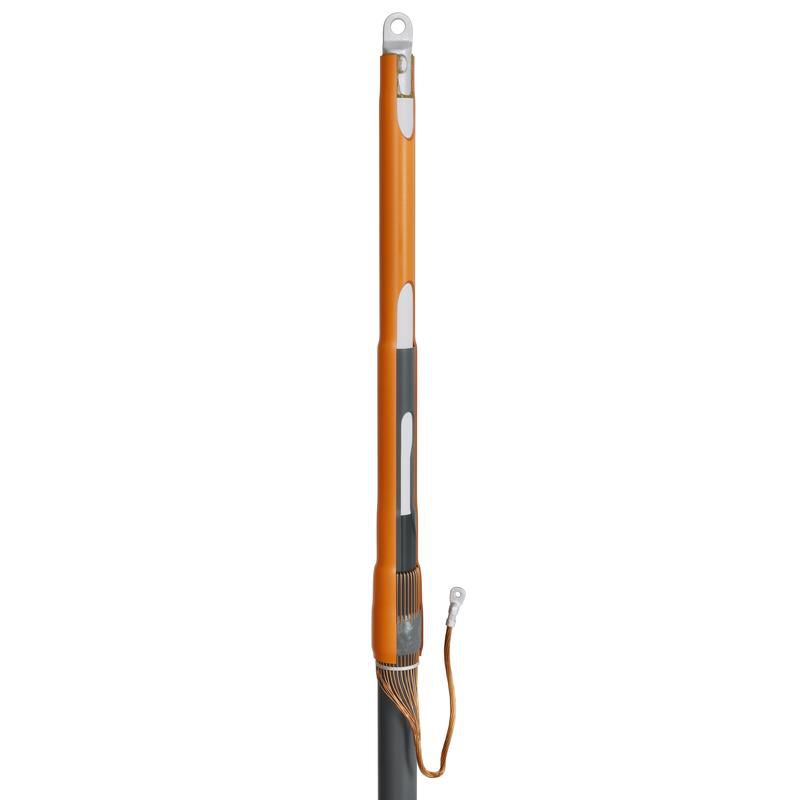

Муфта кабельная концевая 20кВ 1ПКВТ-20-70/120-Б КВТ 63984

• Предназначены для оконцевания одножильных кабелей:

• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• на напряжение 20кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:(А)ПвПу, (А)ПвПуг, (А)ПвВ, (А)ПвП2г, (А)ПвПу2г
• Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
• Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
• В комплект муфты входят болтовые наконечники на напряжение 35 кВ
• Комплект поставки рассчитан для монтажа одной фазы кабеля
• Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015

Характеристики

Характеристика	Значение
Исполнение	Термоусадочный
Ряд напряжений	20 кВ
Номинальное поперечное сечение с	70 кв.мм
Номинальное поперечное сечение по	120 кв.мм
Количество жил	1
