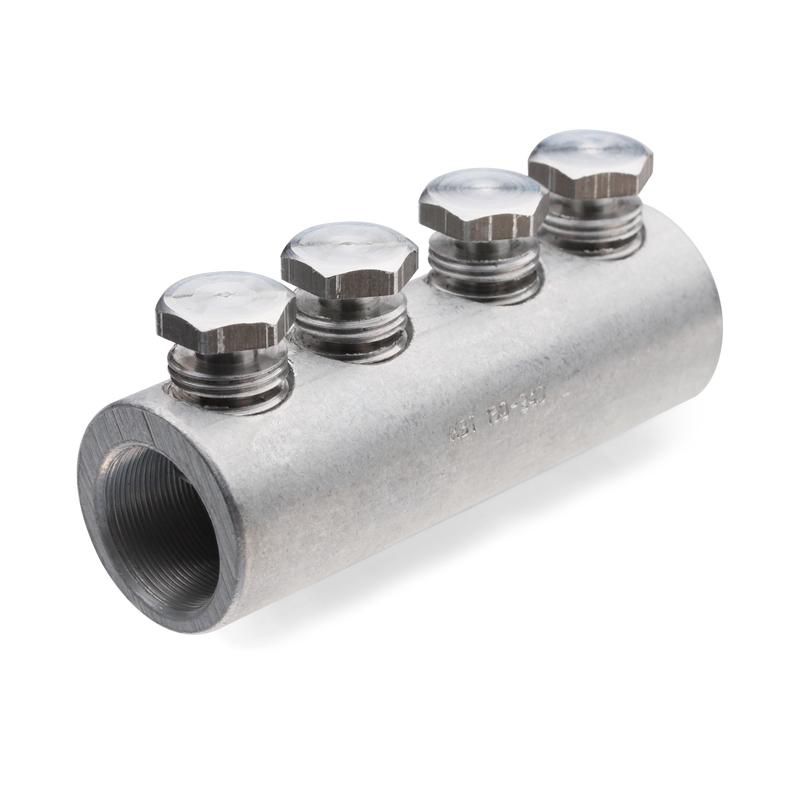

Соединитель болтовой 4СБ-70/120 КВТ 65814

КОД: 757644

Производитель: Квт
Артикул производителя: 65814
Вес: 0.102 кг
Габариты (ДxШxВ): 8.9 x 3.5 x 2.3 см
Минимальный заказ: 1 шт.

Наличие: Склад
Цена: 715.49

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

• Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
• Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
• Рядное расположение болтов на корпусе соединителя
• Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
• Рабочее напряжение: до 1/10 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
• Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
• На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
• Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Характеристики

Характеристика	Значение
Номинальный ток
Защитное покрытие поверхности	Без покрытия
Количество болтов/винтов	4
Со срывной головкой	Да
Номинальное поперечное сечение с	70 кв.мм
Номинальное поперечное сечение по	120 кв.мм
Степень защиты IP
Изолированный	Нет
Номинальное сечение медь, RМ с
Номинальное сечение медь, RМ по
Номинальное сечение медь, RE с
Номинальное сечение медь, RE по
Номинальное сечение медь, СМ с
Номинальное сечение медь, СМ по
Номинальное сечение алюминий, RМ с
Номинальное сечение алюминий, RМ по
Номинальное сечение алюминий, RE с
Номинальное сечение алюминий, RE по
Номинальное сечение алюминий, SМ с
Номинальное сечение алюминий, SМ по
Номинальное сечение алюминий, SE с
Номинальное сечение алюминий, SE по
Материал проводника
С отверстием для пайки
С изоляцией	Нет
