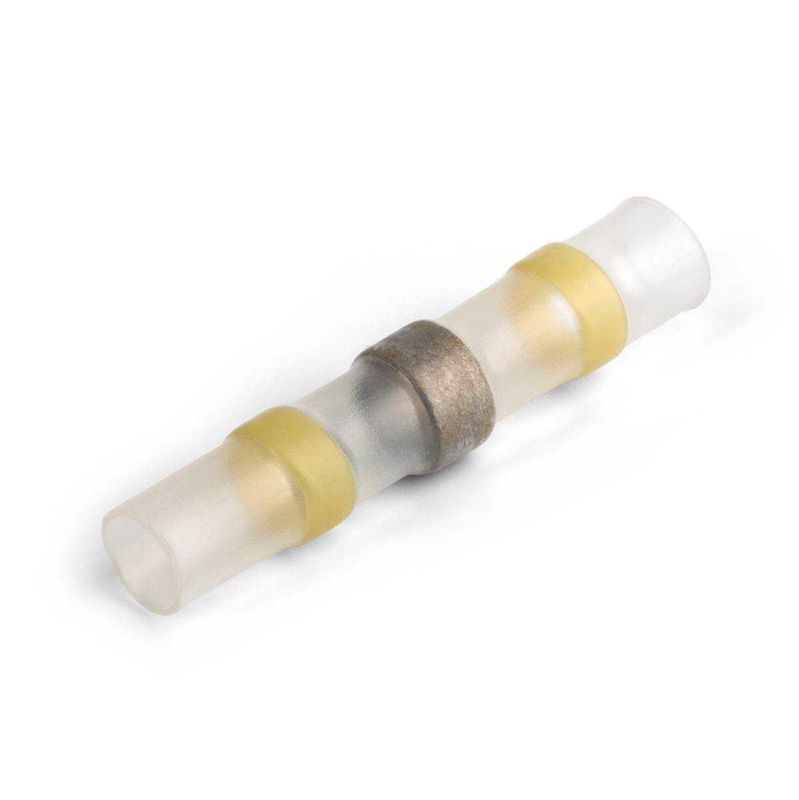

Соединитель под пайку ПК-Т 6.0 КВТ 79881

КОД: 7208895

Производитель: Квт
Артикул производителя: 79881
Вес: 0.0009 кг
Габариты (ДxШxВ): 3.7 x 0.6 x 0.6 см
Минимальный заказ: 1 шт.

Наличие: Нет в наличии
Цена: 27.25

Нет в наличии

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:
• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Порядок монтажа:
• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть
• Инструмент для монтажа: высокотемпературный фен

Характеристики

Характеристика	Значение
Цвет	Желтый
Диапазон площади сечения по стандарту AWG с
Диапазон площади сечения по стандарту AWG по
Номинальное поперечное сечение с	4 кв.мм
Номинальное поперечное сечение по	6 кв.мм
