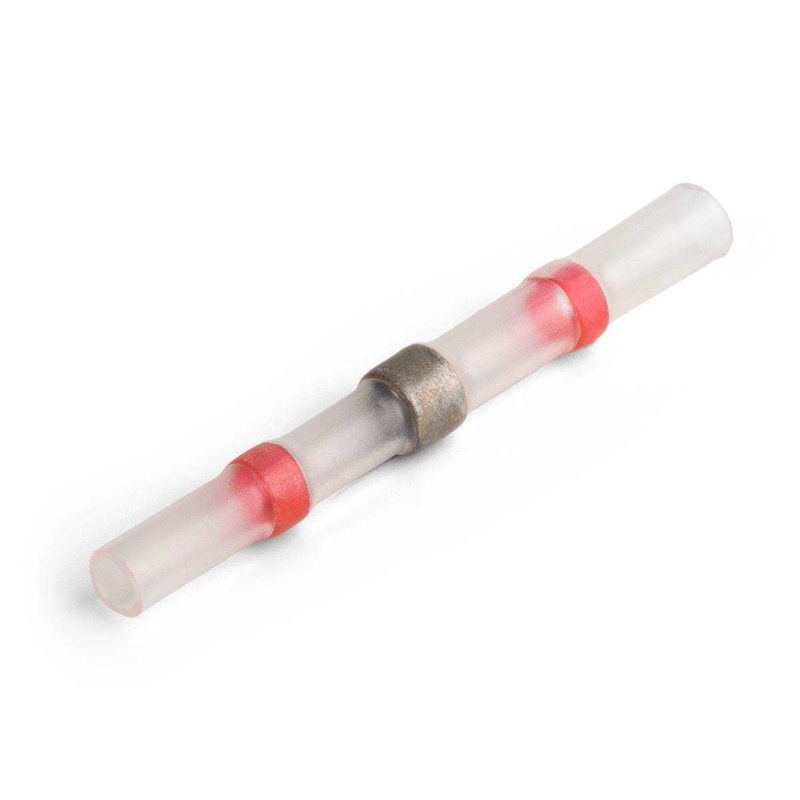

Соединитель под пайку ПК-Т 1.0 КВТ 79879

КОД: 7208893

Производитель: Квт
Артикул производителя: 79879
Вес: 0.0004 кг
Габариты (ДxШxВ): 4 x 0.3 x 0.3 см
Минимальный заказ: 1 шт.
Наличие: Склад
Цена: 15.01
Минимальная сумма заказа 2000 руб

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:

• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки

• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Порядок монтажа:

• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть

• Инструмент для монтажа: высокотемпературный фен

Характеристики

ХарактеристикаЗначение
ЦветКрасный
Диапазон площади сечения по стандарту AWG с
Диапазон площади сечения по стандарту AWG по
Номинальное поперечное сечение с.5 кв.мм
Номинальное поперечное сечение по1 кв.мм
