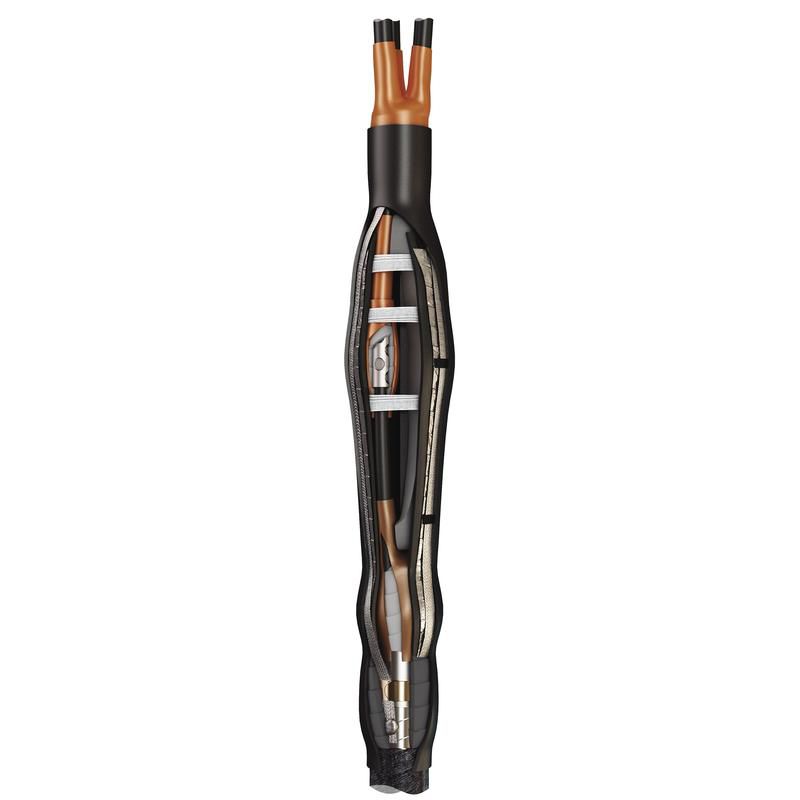

Муфта кабельная переходная 10кВ (1П+3Б)СПТ-10-70/120-Б КВТ 73705

КОД: 7205689

Производитель: Квт
Артикул производителя: 73705
Вес: 5.03 кг
Габариты (ДxШxВ): 131.2 x 17.4 x 16.3 см
Минимальный заказ: 1 шт.
Наличие: Под заказ
Цена: 15 542.92
Минимальная сумма заказа 2000 руб

• Предназначены для соединения

• одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с 3-х жильным кабелем с бумажной маслопропитанной изоляцией и общей свинцовой или алюминиевой оболочкой
• на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБВ, ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв
• Комплект поставки рассчитан для монтажа трех фаз одножильного кабеля с изоляцией из сшитого полиэтилена
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой
• В комплект переходной муфты входит 3 болтовых соединителя с внутренней стопорной перегородкой
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
• Инструмент для монтажа:

• пропановая горелка ПГ (КВТ)
• набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• инструменты для снятия изоляции и полупроводникового экрана

• Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-047-97284872-2011

Характеристики

ХарактеристикаЗначение
ИсполнениеТермоусадочный
Не содержит (без) галогеновДа
Применимо для
Количество жил4
Защитный провод заземления
Тип изоляционного материала
Допуск к эксплуатации в горнодобывающей промышленностиНет
С концентрическим экранированиемДа
Номинальное сечение проводника с70 кв.мм
Номинальное сечение проводника по120 кв.мм
Для соединения кабелей с бумажной и с пластмассовой изоляциейДа
Номинальное напряжение U0/U (Um)6/10 (12) кВ
