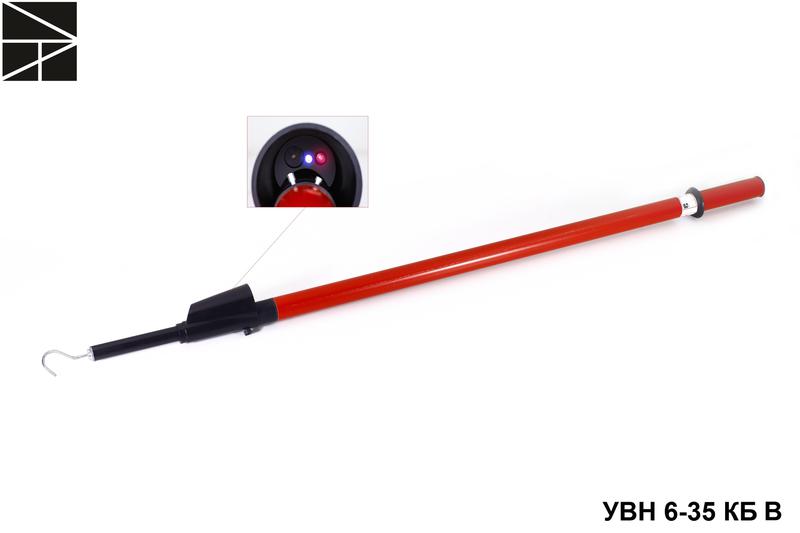

Указатель напряжения УВН 6-35 КБ В ЭЛЕКТРО ТРЕЙД ET-UVN143

КОД: 7930015

Производитель: Электро Трейд
Артикул производителя: ET-UVN143
Габариты (ДxШxВ): 0 x 0 x 0 см
Минимальный заказ: 1 шт.

Наличие: Под заказ
Цена: 5 404.04

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

Указатель высокого напряжения УВН 6-35 КБ В предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6.10,35кВ, частотой 50 Гц при температуре от – 40°C до +40°C и относительной влажности воздуха не выше 98% при температуре +25°C.

Указатель УВН 6-35 КБ В относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа - контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.

Указатель работает без применения заземляющего провода.

Принцип действия контактной части основан на преобразовании электрических сигналов в светозвуковые и тактильные (вибрация).

Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной, и только синим для бесконтактной части, одновременно сопровождающаяся прерывистым звуковым сигналом и тактильной индикацией, сравнительно более частым и интенсивным при работе контактной, менее частым и интенсивным при работе бесконтактной части.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой и тактильный сигнал за счет его направленного распространения.

Бесконтактная часть указателя обладает динамической чувствительностью, т.е. при приближении к токоведущим частям срабатывание в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения “шагового напряжения”.

Характеристики

Характеристика	Значение
Частота	50 Гц
Тип индикации	Акустическая и оптическая
Тип устройства	Индикатор напряжения
Номинальное напряжение с	6 кВ
Номинальное напряжение по	35 кВ
С самотестированием	Да
Тип устройства	Индикатор напряжения
