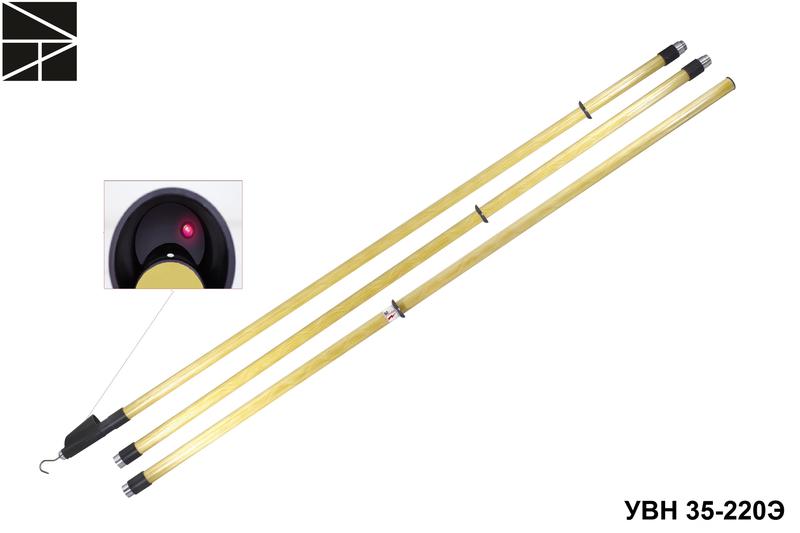

Указатель напряжения УВН 35-220Э ЭЛЕКТРО ТРЕЙД ET-UVN136

Указатель высокого напряжения УВН 35-220Э предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 35,110,220 кВ, частотой 50 Гц, при температуре от – 40°C до +40°C и относительной влажности воздуха не выше 98% при температуре +25°C.

Указатель УВН 35-220Э относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Указатель работает без применения заземляющего провода.

Принцип работы указателя основан на преобразовании электрических сигналов в световые.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить световой сигнал за счет его направленного распространения.

Указатель имеет возможность самопроверки работоспособности.

Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-2354, напряжением 3В, емкостью 550 мА/ч.

Низкая величина рабочего тока - 4,0 мА в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя выполнена из пластика AБC, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть выполнена из стеклопластика, обеспечивающего надежную изоляцию.

Характеристики

Характеристика	Значение
Частота	50 Гц
Тип индикации	Оптический
Тип устройства	Индикатор напряжения
Номинальное напряжение с	35 кВ
Номинальное напряжение по	220 кВ
С самотестированием	Нет
Тип устройства	Индикатор напряжения
