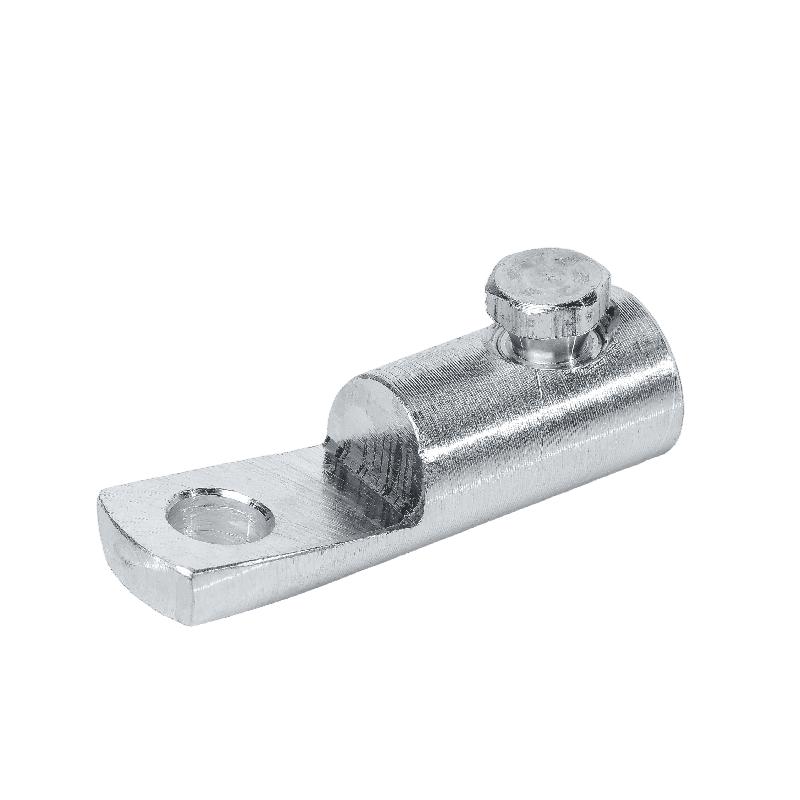

Наконечник болтовой 1НБ-25/50 М10 ГринЭнерго ge-1nb-025-050-m10

Наконечники болтовые кабельные предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, многожильных и многопроволочных алюминиевых и медных жил кабеля с бумажной маслопропитанной и пластиковой изоляцией
В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт
Отверстие для ввода кабельной жилы в болтовых наконечниках смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность наконечников имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.
В отличие от дешевых аналогов все болтовые наконечники (кроме самого маленького размера на диапазон 10-25мм2) оснащены 2-мя и 3-мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов предусматривает наличие одной или двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые наконечники выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая оптимальные механические и электрические свойства контактного соединения согласно ГОСТ 17441-84 уровень электропроводности. Срок службы соединителей – 30 лет
Отверстие под шпильку в площадке наконечника может быть изменено по согласованию сторон.

Характеристики

Характеристика	Значение
Защитное покрытие поверхности	Без покрытия
Со срывной головкой	Да
Метрический размер соединительной резьбы	10
Номинальное поперечное сечение с	25 кв.мм
Номинальное поперечное сечение по	50 кв.мм
Номинальное сечение медь, RМ с
Номинальное сечение медь, RМ по
Номинальное сечение медь, RE
Номинальное сечение медь, RE по
Номинальное сечение медь, СМ с
Номинальное сечение медь, СМ по
Номинальное сечение алюминий, RМ с
Номинальное сечение алюминий, RМ по
Номинальное сечение алюминий, RE с
Номинальное сечение алюминий, RE по
Номинальное сечение алюминий, SМ с
Номинальное сечение алюминий, SМ по
Номинальное сечение алюминий, SE с
Номинальное сечение алюминий, SE по
Материал проводника	Алюминий
Мин. AWG размер
Макс. AWG размер
