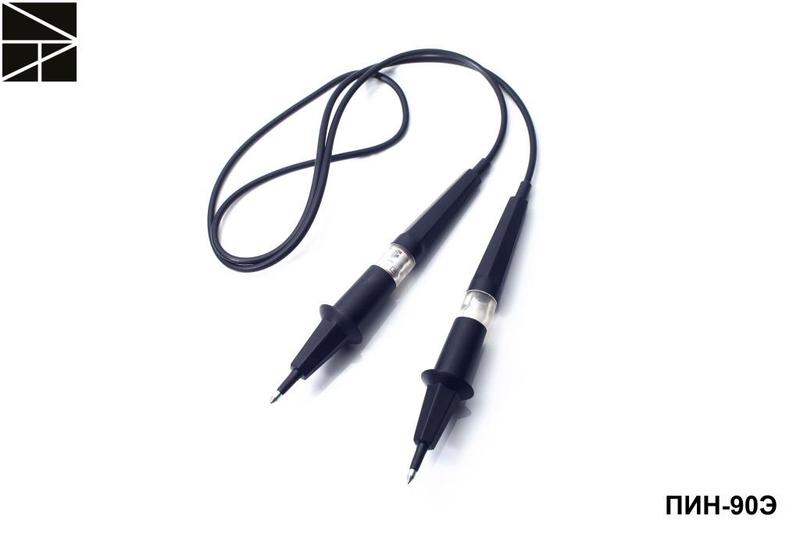

Указатель напряжения ПИН-90Э ЭЛЕКТРО ТРЕЙД ET-UNN101

Указатель напряжения ПИН-90Э предназначен для определения наличия или отсутствия напряжения в электроустановках переменного тока промышлен­ной частоты 50 Гц напряжением от 50 до 1000Вольт, а так же фазы переменного тока.

Указатель представляет собой двухполюсный прибор с визуальной индикацией, работающий при непосредственном контакте с токоведущими частями электроустановок, находящихся под напряжением.

Указатель состоит из двух корпусов, в которых расположены контакт-наконечники и электрическая схема, в.т.ч. элементы визуальной (газоразрядная лампа) индикации. Корпуса соединены друг с другом гибким проводом.

При определении напряжения контакт-наконечник обеих корпусов подсоединяются к тестируемой цепи. При наличии напряжения светится газоразрядная лампа.

Определение фазы переменного тока производится в однополюсном режиме указателя, при этом один корпус должен находится на тестируемом проводе, а второй корпус: в руке оператора. Если корпус указателя находится на фазном проводе, то касание пальцем контактного электрода второго корпуса приведет к свечению газоразрядной лампы.

Характеристики

Характеристика	Значение
Исполнение	2-полюсное
Применение	Распределительное устройство
Род тока	Переменный ток (AC)
Тип индикации	Светодиод
Общая длина	215 мм
Частота с
Частота по
Глубина погружения
Категория
Номинальное напряжение с	.05 кВ
Номинальное напряжение по	1 кВ
Частота (Гц)	50 Гц
Местонахождение	Установка внутри помещения
С самотестированием	Нет
Можно использовать при атмосферных осадках	Нет
