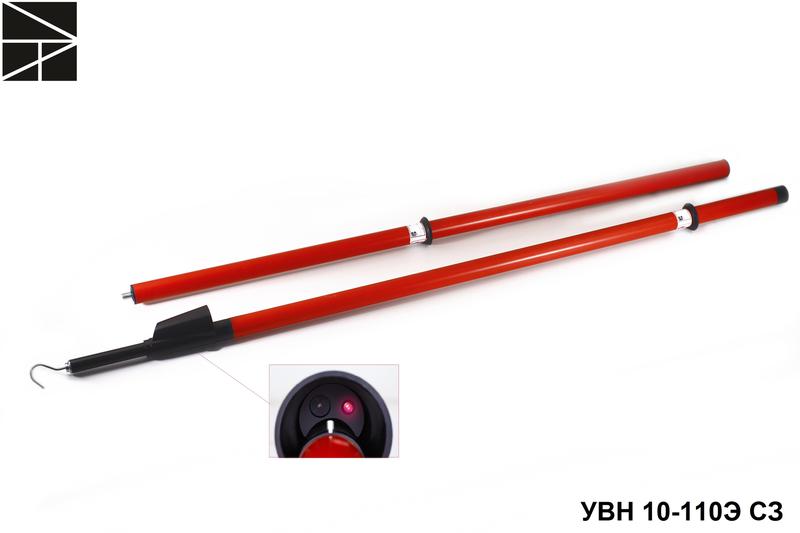

Указатель напряжения УВН 10-110Э СЗ ЭЛЕКТРО ТРЕЙД ET-UVN128

Указатель высокого напряжения УВН 10-110Э СЗ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 10,35,110 кВ, частотой 50 Гц, при температуре от – 40°C до +40°C и относительной влажности воздуха не выше98% при температуре +25°C.

Указатель УВН 10-110Э СЗ относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Указатель работает без применения заземляющего провода.

Принцип указателя основан на преобразовании электрических сигналов в светозвуковые.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель имеет возможность самопроверки работоспособности.

Надежная работа достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.

Низкая величина рабочего тока - 17,0 мА в режиме сигнализации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.

Рабочая часть указателя выполнена из пластика ABC, обеспечивающего нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ, обеспечивающего надежную изоляцию.

Характеристики

Характеристика	Значение
Частота	50 Гц
Тип индикации	Акустическая и оптическая
Тип устройства	Индикатор напряжения
Номинальное напряжение с	6 кВ
Номинальное напряжение по	110 кВ
С самотестированием	Да
Тип устройства	Индикатор напряжения
