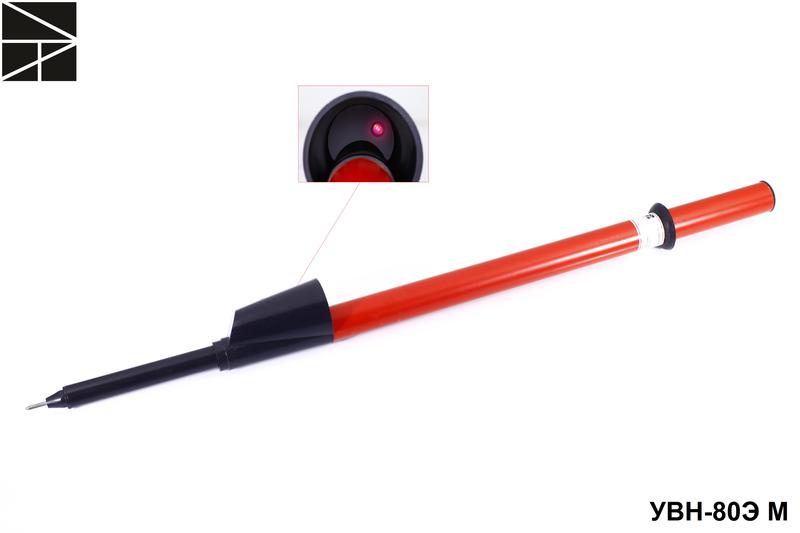

Указатель напряжения УВН-80Э М ЭЛЕКТРО ТРЕЙД ET-UVN105

Указатель высокого напряжения УВН-80Э М предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6-10кВ промышленной частоты.

Принцип действия указателя напряжения основан на преобразовании электрических сигналов в световые.

Указатель УВН-80Э М относится к основным электрозащитным средствам. Позволяет произвести пофазное определение напряжения касанием токоведущих частей. Указатель надежно работает с деревянных опор без применения заземляющего провода, а в комплекте с оперативной изолирующей штангой типа ШО-10Э-4-7,0, длиной 7,0 м, позволяет определить опасное напряжение с поверхности земли без подъема на опору ВЛ.

Указатель отличается яркой импульсной светодиодной индикацией. Элементы индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить световой сигнал за счет его направленного распространения.

Надежная работа указателя достигается использованием в его электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевого источника питания марки CR-2354 напряжением 3В и емкостью 550 мА / ч.

Низкая величина потребляемого тока, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации - 10 лет. Рабочая часть указателя изготавливается из пластика марки ABС, обеспечивающего нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из пластика ПВХ, обеспечивающего надежную изоляцию.

Штанга оперативная ШО-10Э-4-6,6 поставляется по согласованию с заказчиком за отдельную плату. Длина штанги (в рабочем положении) 6,6 м, вес – 3,5 кг.

Характеристики

Характеристика	Значение
Частота	50 Гц
Тип индикации	Оптический
Тип устройства	Индикатор напряжения
Номинальное напряжение с	6 кВ
Номинальное напряжение по	10 кВ
С самотестированием	Нет
Тип устройства	Индикатор напряжения
