Указатель напряжения УВН-90М-6-35 СЗ ИП-Ш ЭЛЕКТРО ТРЕЙД UVN123

КОД: 7929802

Производитель: Электро Трейд
Артикул производителя: UVN123
Габариты (ДxШxВ): 0 x 0 x 0 см
Минимальный заказ: 1 шт.

Наличие: Под заказ
Цена: 14 236.94

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

Указатель высокого напряжения УВН-90М-6-35СЗ ИП Ш предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50-60 Гц, при температуре от – 45°C до +40°C и относительной влажности воздуха не выше 98% (при температуре +25°C).

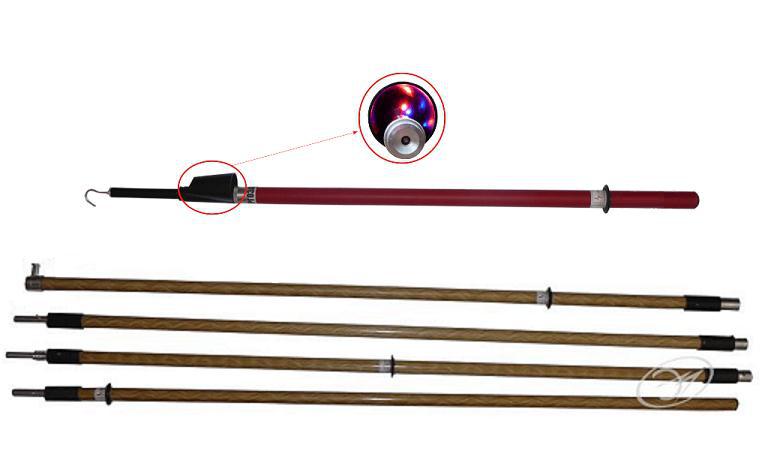

Для определения наличия или отсутствия напряжения на ВЛ с поверхности земли, без подьема на опору ВЛ, указатель комплектован удлинительной 4 –х звенной сборной изолирующей штангой марки ШО – 10 – 4 – 6,6 .
Указатель УВН-90М-6-35СЗ ИП – Ш относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей, а также определить опасное напряжение на деревянных опорах без применения заземляющего тросика.
Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки работоспособности. Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ.
Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В, емкостью 1500мА/ч.
Низкая величина рабочего тока - 7мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации – 10 лет.
Рабочая часть указателя изготавливается из пластика марки ABС, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.

Характеристики

Характеристика	Значение
Частота	50 Гц
Тип индикации	Акустическая и оптическая
Тип устройства	Индикатор напряжения
Номинальное напряжение с	6 кВ
Номинальное напряжение по	35 кВ
С самотестированием	Да
Тип устройства	Индикатор напряжения
