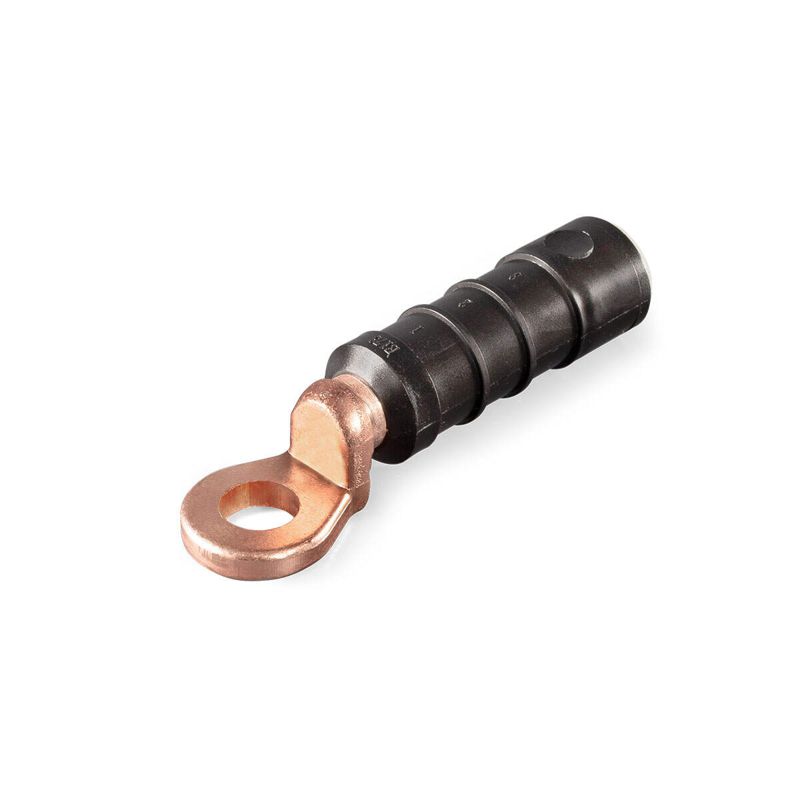

Наконечник герметичный изолированный НИМ (CPTAU) 70 черн. КВТ 103167

• Предназначены для герметичного оконцевания опрессовкой проводов СИП с последующим подключение их к медным шинам или клеммам электрооборудования
• Трубчатая часть наконечника выполнена из алюминия. Лопатка с крепежным отверстием выполнена из электротехнической меди, что позволяет подключать наконечник к медным шинам. Медная и алюминиевая части соединены между собой методом фрикционной сварки
• Алюминиевая часть наконечника заполнена контактной пастой
• Изолирующий корпус выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям
• Наличие эластичной заглушки на хвостовике наконечника обеспечивает герметичность электрического соединения
• В зависимости от типоразмера наконечника, эластичная заглушка имеет цветовую маркировку, соответствующую сечению
• На корпусе выполнена разметка под опрессовку, определяющая число и порядок проведения обжатий, сечение опрессуемых проводов, размер используемой матрицы и длину зачистки провода
• Механическая прочность опрессованного соединения на разрыв составляет не менее 60% прочности провода
• Опрессовка шестигранными матрицами E140, E173 осуществляется поверх изоляции

Характеристики

Характеристика	Значение
Цвет	Черный
Герметичные	Да
Количество крепежных отверстий	1
Материал	Алюминий
Метрический размер соединительной резьбы	12
Номинальное сечение алюминиевых жил	70 кв.мм
Подходит для сталеалюминиевого провода	Нет
Конструкция втулки
Форма поперечного сечения	Круглая
Стандартное номинальное сечение	70 кв.мм
Номинальное сечение алюминий, SE с
Номинальное сечение алюминий, SE по
Номинальное сечение алюминий, RМ/SM с	70 кв.мм
Номинальное сечение алюминий, RМ/SM по	70 кв.мм
