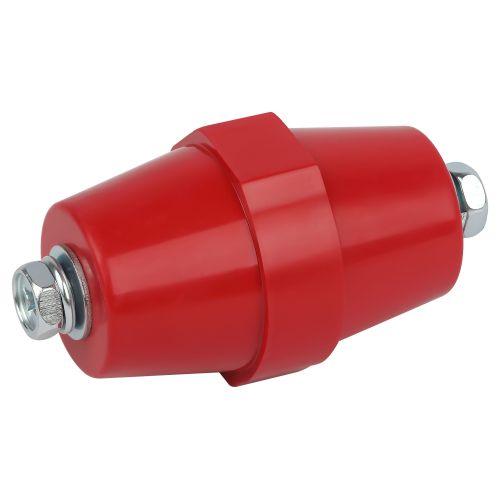

Изолятор NO-224-154 SM-76 с болтом Н76хD50мм М10 25кВ Эра Б0065660

КОД: 7889706

Производитель: Эра
Артикул производителя: Б0065660
Вес: 0.025 кг
Габариты (ДxШxВ): 8 x 7 x 7 см
Минимальный заказ: 1 шт.

Наличие: Под заказ
Цена: 200.18

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

Шинные изоляторы типа SM состоят из цилиндрического изолятора и крепежных метизов. Устанавливаются внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки с последующим подключением силовых проводников для распределения электроэнергии внутри щита. Обеспечивают необходимую изоляцию между шиной и опорной конструкцией.

Особенности конструкции:

• Крепление шинного изолятора к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой осуществляется c помощью болта, шайбы и гровера, входящих в комплект поставки.

• Резьбовая латунная втулка с закрытым дном обеспечивает надежную фиксацию болта.

• Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям

Характеристики

Характеристика	Значение
Внешний диаметр	76 мм
Длина	50 мм
Метрический размер соединительной резьбы	10
Максимальный расчетный ток	1250 А
