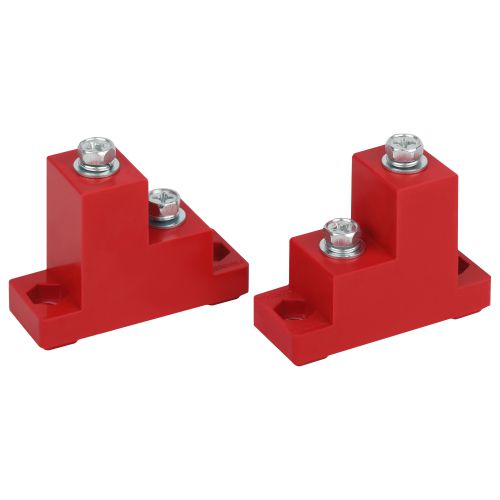

Изолятор шинный ступенчатый NO-224-156 ИС2-25 М8 с болтами 7.5кВ Эра Б0065697

КОД: 7889668

Производитель: Эра
Артикул производителя: Б0065697
Вес: 0.1495 кг
Габариты (ДxШxВ): 6 x 8 x 3 см
Минимальный заказ: 1 шт.

Наличие: Под заказ
Цена: 217.26

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

Шинные ступенчатые изоляторы типа ИС состоят из изолятора в форме лесенки и крепежных метизов. Устанавливаются внутри вводных и распределительных шкафов или других устройств для крепления токоведущих шин, а также неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей.

Особенности конструкции:

• Ступенчатая форма обеспечивает равномерное распределение электрического напряжения по всей длине изолятора. Это позволяет ему выдерживать высокие нагрузки и предотвращает пробои между шинами, он может быть использован в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.

• Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой.

• Возможна установка шин разных длин с одинаковым межфазным расстоянием и промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям.

Характеристики

Характеристика	Значение
Количество полюсов	2
Межшинное расстояние	25 мм
Метрический размер соединительной резьбы	8
Максимальный расчетный ток	467 А
