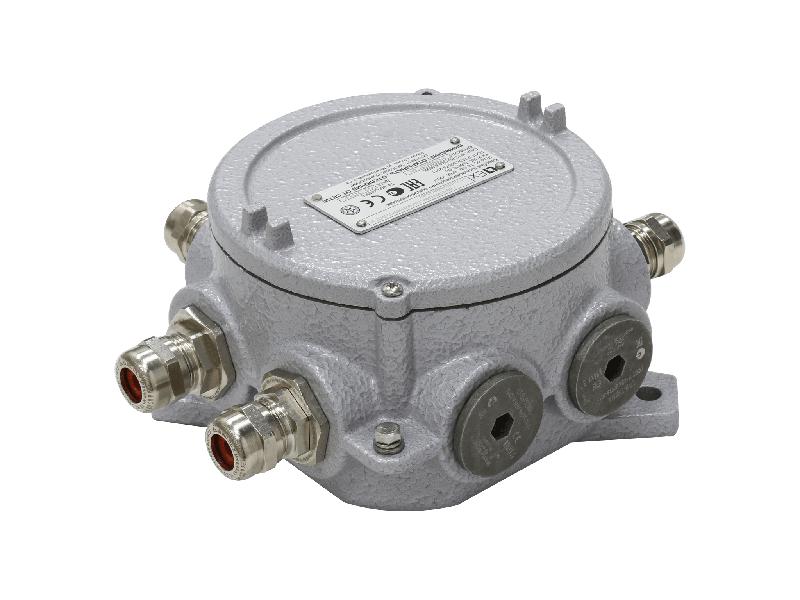

Коробка соединительная взрывозащищенная LTJB-IIC-RM-[0]-[LT-B-TS2MA(2/2/2/2)] СТ 2327007560

Коробки соединительные серии LTJB-IIC-RM предназначена для соединения или разветвления бронированных и не бронированных кабелей с оболочкой круглого сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок предприятий нефтегазовой и нефтехимической отрасли. Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Болтовое соединение на плоской поверхности. Корпус коробки выполнен из литого под давлением алюминиевого сплава без примесей меди. Коробка состоит из корпуса и крышки, образующих взрывозащищенное резьбовое соединение, контрящееся стопорным винтом. Коробка окрашена порошковой краской, цвет RAL 7040. Внутри корпуса установлена DIN-рейка TS15 с клеммными зажимами. На боковых сторонах коробки могут устанавливаться взрывозащищенные кабельные вводы с присоединительной резьбой М20х1,5 или М25х1,5 под различные типы кабеля. Все крепежные и монтажные элементы выполнены из коррозионно стойкой стали.

Характеристики

Характеристика	Значение
Способ монтажа
Цвет	Серый
Ширина	150 мм
Не содержит (без) галогенов	Да
Глубина	100 мм
Защитное покрытие поверхности
Возможность расширения	Да
С прозрачной крышкой
С крышкой
Количество соединительных клемм
Номинальное напряжение изоляции Ui
Длина	150 мм
Пломбируемая
Способ ввода
Огнестойкая целостность цепи (по стандарту DIN 4102-12)
Температура эксплуатации с
Температура эксплуатации по
Материал	Алюминий
Температура эксплуатации с
Температура эксплуатации по
Количество входов, вводов
Взрывопроверенное исполнение	Да
Ударопрочность
Фиксация крышки
Максимальное сечение проводника
Степень защиты IP	IP66
Для взрывоопасных зон по газу
Для зоны взрывозащиты по пыли (Директивы ATEX ЕС)
Толщина плиты шкафа
