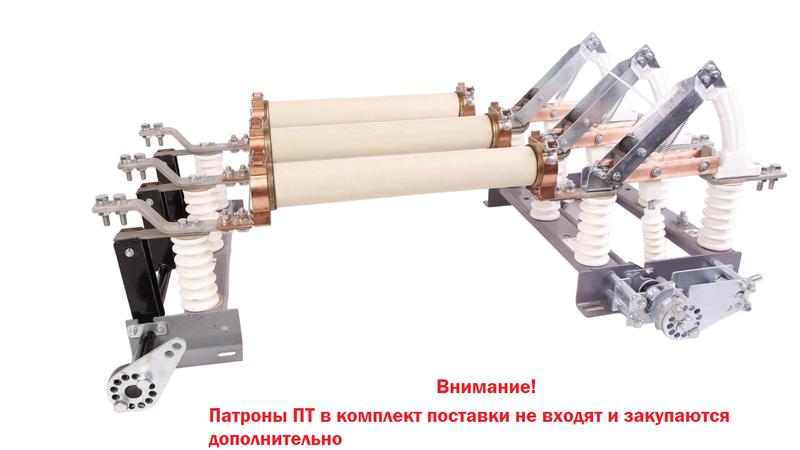

Выключатель нагрузки ВНА-Л-10/400-20зп У2 (К02) без предохранителей; с ПР-10 Электрофарфор ЦБ-00003755

"Назначение
Выключатели нагрузки автогазовые типа ВНА предназначены для коммутации под нагрузкой участков электрической цепи трехфазного тока 400 и 630 А частотой 50 Гц напряжением до 10 кВ, для обеспечения безопасного производства работ на отключенном участке электрической цепи; а также заземления отключенных участков при помощи стационарных заземлителей.
Оперирование выключателями нагрузки ВНА и встроенными заземлителями производится ручными приводами ПР-10, которые обеспечивают их фикcaцию вo включeннoм и oтключeннoм пoлoжeнии и блoкиpoвку этиx пoлoжeний при помощи механических или электромагнитных замков.
Опорная изоляция выключателей нагрузки ВНА выполняется на полимерных изоляторах ИОЛП-10. По заказу возможно изготовление выключателей с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2.
Расшифровка обозначения выключателей нагрузки ВНА:
В – выключатель;
Н – нагрузки;
А – автогазовый;
Л(П) – с левосторонним (правосторонним) приводом;
250 - межполюсное расстояние 250 мм; при расстоянии 200 мм не указывается
10 – номинальное напряжение, кВ;
400 (630) – номинальный ток, А;
20 - номинальная периодическая составляющая сквозного тока к.з., кА;
з–заземляющие ножи снизу (со стороны шарнирных контактов),
п – с полурамой под предохранители;
У –климатическое исполнение по ГОСТ 15150-69;
2 – категория размещения по ГОСТ 15150-69.

Условия эксплуатации
-Высота установки над уровнем моря – не более 1000 м.
-Температура окружающего воздуха от минус 60 °C до плюс 45 °C
-Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию.
-Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.

Комплект поставки
В комплект поставки выключателя нагрузки ВНА входит:
— выключатель нагрузки ВНА (исполнение в зависимости от заказа);
— привод ПР-10-II с удлиненной рукояткой для управления выключателем;
— привод ПР-10 с красной рукояткой, в количестве соответствующем количеству встроенных заземлителей;
— вилка ВГ-21/16, в количестве соответствующем количеству приводов;
— вилка ВП-21/16, в количестве соответствующем количеству приводов;
— паспорт 1 экз;

Технические характеристики
Наименование параметра Значение параметра
1. Номинальное напряжение, кВ 10
2. Наибольшее рабочее напряжение, кВ 12
3. Номинальный ток, А 400 630
4. Номинальный ток отключения при cosj 3 0,7, А 400 630
5. Нормированные параметры сквозных токов короткого замыкания:
наибольший ток (ток электродинамической стойкости), кА 51
номинальное начальное значение периодической составляющей, кА 20
время протекания тока (время короткого замыкания), с 1
6. Нормированные параметры тока включения, кА:
наибольший ток 51
начальное действующее значение периодической составляющей 20
7. Активный ток, равный номинальному току отключения при cosj 3 0,7, А 400 630
8. Сопротивление главного токоведущего контура постоянному току не более, мкОм 120 80

Срок службы до списания – 25 лет
Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки
"
