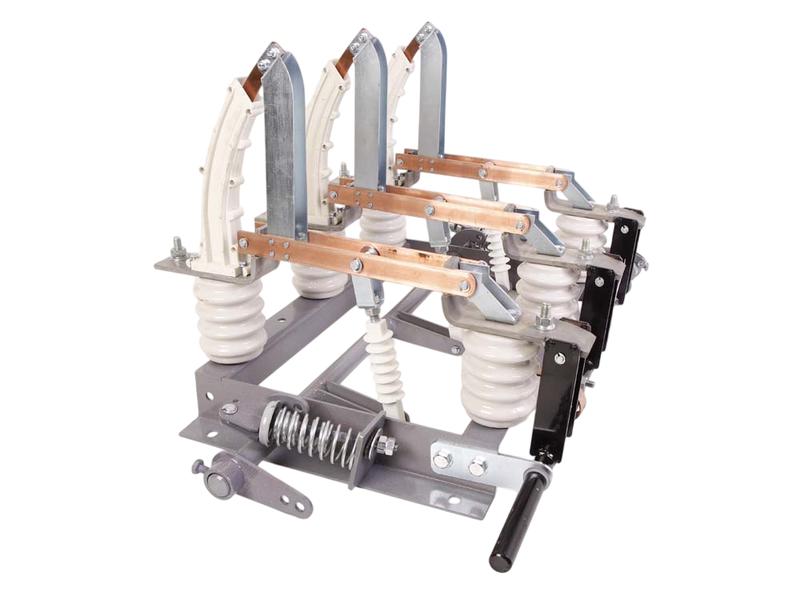

Выключатель нагрузки ВНР-10/630-20з УХЛ2 (с приводами ПР-10 и ПР-17) Электрофарфор 00000498

"Назначение
Выключатели нагрузки автогазовые типа ВНР предназначены для коммутации под нагрузкой участков электрической цепи трехфазного тока 400 и 630 А частотой 50 Гц напряжением до 10 кВ, для обеспечения безопасного производства работ на отключенном участке электрической цепи, а также заземления отключенных участков при помощи стационарных заземлителей.
Оперирование токоведущими ножами выключателя нагрузки ВНР производится ручным приводом ПР-17, управление ножами заземления производится ручным приводом ПР-10.
Для установки рычага дистанционной передачи валы токоведущих и заземляющих ножей выведены консольно в обе стороны рамы, поэтому привода для управления выключателем могут быть установлены с любой стороны.
Вал токоведущих и заземляющих ножей связаны блокировкой, которая обеспечивает невозможность включения заземляющих ножей при включенном положении выключателя и наоборот.
Опорная изоляция выключателей нагрузки ВНР, ВНРп на номинальный ток 400А по умолчанию выполняется на полимерных изоляторах ИОЛП-10; на номинальный ток 630А на фарфоровых изоляторах ИОР-10-3,75-УХЛ2. По заказу возможно изготовление выключателей на номинальный ток 400А с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2.
Условия эксплуатации
-Высота установки над уровнем моря – не более 1000 м.
-Температура окружающего воздуха от минус 60 °C до плюс 45 °C в помещениях с естественной вентиляцией без искусственного регулирования климатических условий.
-Относительная влажность воздуха не должна превышать 90% при 20°C;
-Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию.
-Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.

Комплект поставки
В комплект поставки выключателя нагрузки ВНР (ВНРп) входит:
-выключатель нагрузки (исполнение в зависимости от заказа);
-привод ПР-17 для управления выключателем;
-привод ПР-10 с красной рукояткой в количестве, соответствующем количеству встроенных заземлителей;
-вилка ВГ-21/16, в количестве соответствующем общему количеству приводов;
-вилка ВП-21/16, в количестве соответствующем количеству приводов ПР-10;
-вилка ВПУ-21/16 – 1 шт;

Технические характеристики
Наименование параметра Значение параметра
1. Номинальное напряжение, кВ 10
2. Наибольшее рабочее напряжение, кВ 12
3. Номинальный ток, А 400 630
4. Номинальный ток отключения при cosj 3 0,7, А 400 630
5. Нормированные параметры сквозных токов короткого замыкания:
наибольший ток (ток электродинамической стойкости), кА 51
номинальное начальное значение периодической составляющей, кА 20
время протекания тока (время короткого замыкания), с 1
6. Нормированные параметры тока включения, кА:
наибольший ток 51
начальное действующее значение периодической составляющей 20
7. Активный ток, равный номинальному току отключения при cosj 3 0,7, А 400 630
8. Сопротивление главного токоведущего контура постоянному току не более, мкОм 120 80
9. Скорость отключения в момент размыкания дугогасительных контактов, м/с 2,8±0,3

Срок службы до списания – 25 лет
Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузк
"

Характеристики

Характеристика	Значение
Номинальный ток	630 А
Номинальное напряжение	10 кВ
Кол-во полюсов	3-полюсное
Тип изоляционного материала
Дистанционное управление
С предохранителем	Нет
Предварительно собран
Метод разъединения
Тип разъединителя
