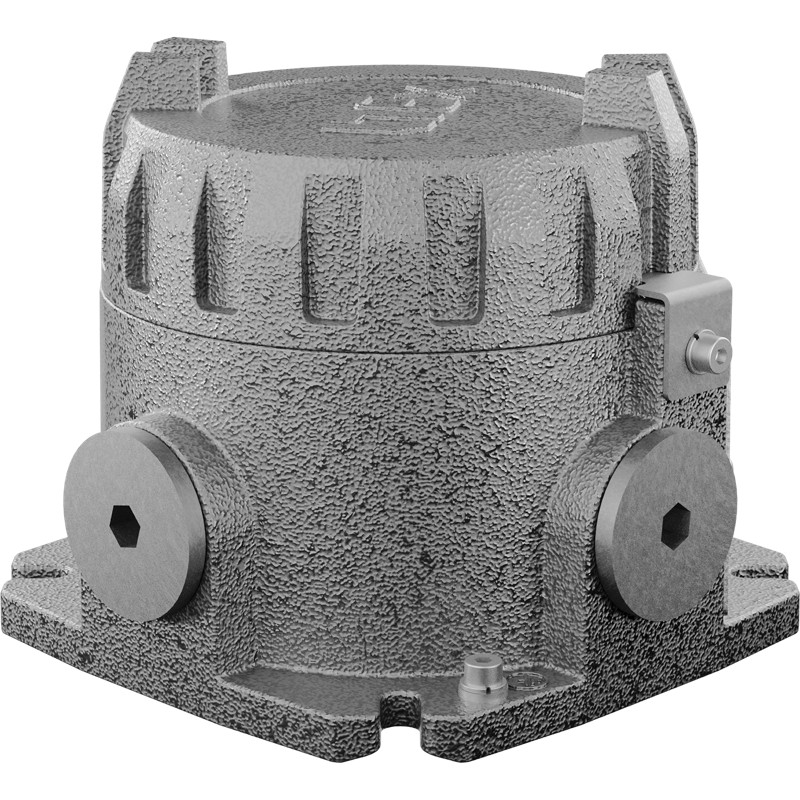

Коробка соединительная взрывозащ. LTJB-IIC-R6-[LT-B-TS2MA(A/B/C/D)] СТ 2327000040

Коробки соединительные серии LTJB-IIC-R предназначена для соединения или разветвления бронированных и не бронированных кабелей с оболочкой круглого сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок предприятий нефтегазовой и нефтехимической отрасли. Взрывозащита обеспечивается видами защиты «d», «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Внутреннее и внешнее заземление, винты М5х1,5. Возможно установить не более 10 клемм. Сечение жилы кабеля: 0,2-2,5 кв.мм. Номинальный ток 20 А. Номинальное напряжение до 500 В AC. Болтовое соединение на плоской поверхности. Корпус коробки выполнен из нержавеющей стали. Коробка состоит из корпуса и крышки, образующих взрывозащищенное резьбовое соединение, контрящееся стопорным винтом. Внутри корпуса установлена DIN-рейка TS15 с клеммными зажимами. На боковых сторонах коробки могут устанавливаться взрывозащищенные кабельные вводы с присоединительной резьбой М20х1,5 или М25х1,5 под различные типы кабеля. Все крепежные и монтажные элементы выполнены из коррозионно стойкой стали.

Характеристики

Характеристика	Значение
Способ монтажа
Цвет	Серый
Ширина	104 мм
Не содержит (без) галогенов	Да
Глубина	80 мм
Защитное покрытие поверхности
Возможность расширения	Да
С прозрачной крышкой
С крышкой
Количество соединительных клемм
Номинальное напряжение изоляции Ui
Длина	104 мм
Пломбируемая
Способ ввода
Огнестойкая целостность цепи (по стандарту DIN 4102-12)
Температура эксплуатации с
Температура эксплуатации по
Материал	Алюминий
Температура эксплуатации с
Температура эксплуатации по
Количество входов, вводов
Взрывопроверенное исполнение	Да
Ударопрочность
Фиксация крышки
Максимальное сечение проводника
Степень защиты IP	IP66
Для взрывоопасных зон по газу
Для зоны взрывозащиты по пыли (Директивы ATEX ЕС)
Толщина плиты шкафа
