1. Область применения:

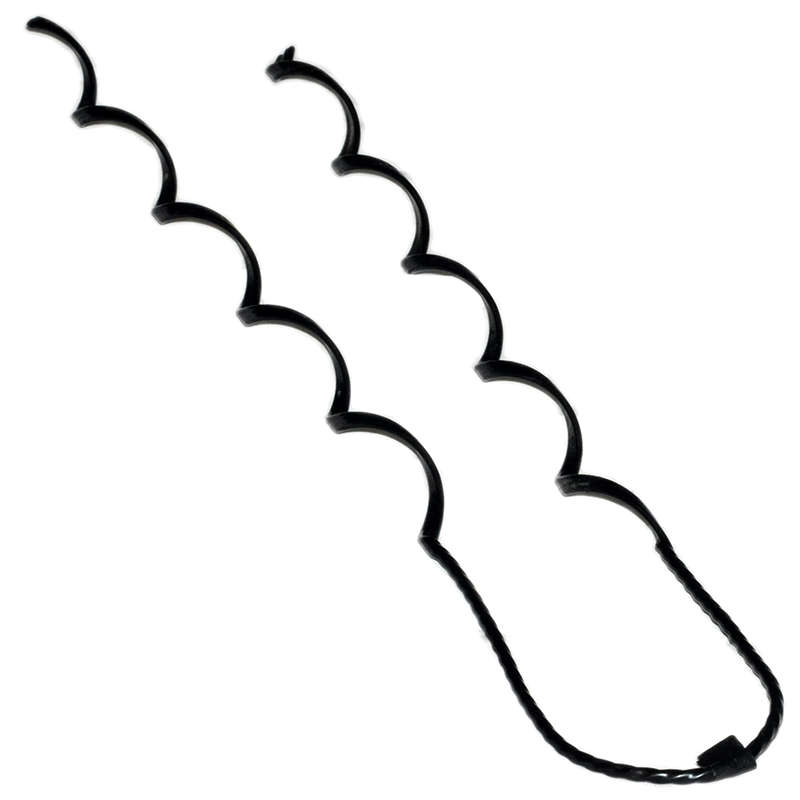

Вязка спиральная ВС 120/150.2 предназначена для двойного поддерживающего крепления защищенных проводов марки CИП-3 к штыревым изоляторам, установленным на опорах ВЛИ 6-35 кВ. Монтаж вязки производится без применения специальных инструментов.
2. Технические характеристики:
Вязка изготовлена из оцинкованной пружинной проволоки и имеет стойкое полимерное покрытие. Вязка изготовлена в климатическом исполнении УХЛ категории 1 по ГОСТ 15150. Вязка устойчива к УФ излучению, повышенной и пониженной температуре, к тепловому и световому воздействию солнечной радиации.
Сечение провода СИП-3, кв.мм – 120-150;
Диаметр шейки изолятора, мм – 75-85;
Прочность заделки, кН – 4;
Длина вязки, мм – 605±20;
Масса вязки, кг – 0,12;
Температура эксплуатации, °С – от -60 до +50
Цветовая маркировка – черная.
Характеристики
Характеристика | Значение |
Ширина |
Номинальное сечение проводника | 120 кв.мм |
Материал | Сталь/Пластик |
Предельная нагрузка | 3 кН |
Максимальное сечение проводника | 150 кв.мм |
Тип системы | СИП-3 |
