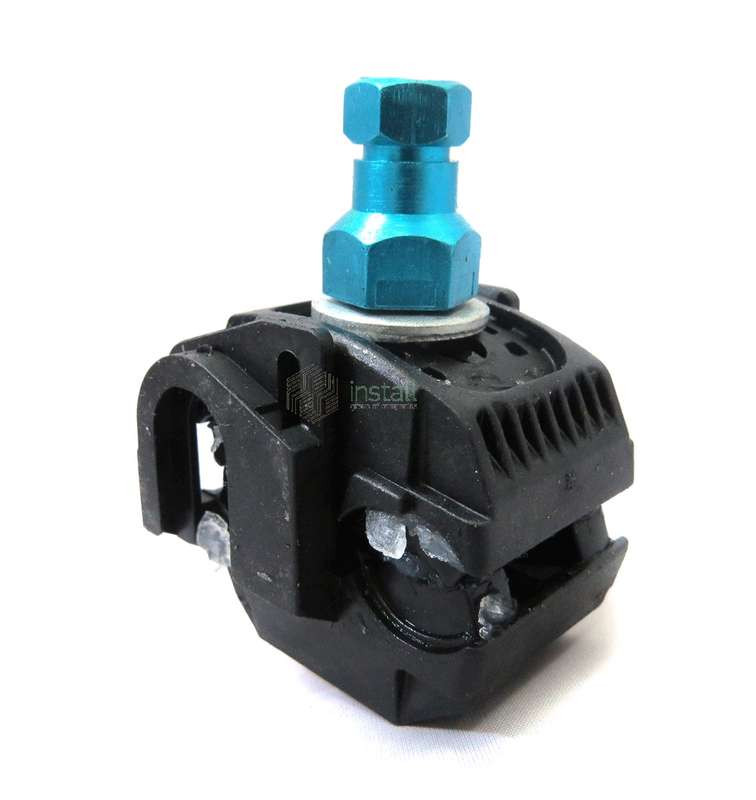

Зажим ответвительный прокалывающий Р2Х-95 (16-95; 2.5-35) ИНСТАЛЛ 111303

КОД: 7203573

Производитель: Инсталл
Артикул производителя: 111303
Вес: 0.108 кг
Габариты (ДxШxВ): 8.5 x 7 x 5 см
Минимальный заказ: 1 шт.

Наличие: Склад
Цена: 178.56

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

1. Область применения
Зажим ответвительный прокалывающий P2X-95 предназначен для герметичного соединения и ответвления фазных и нулевых самонесущих изолированных проводов на воздушных линиях электропередачи (ВЛИ 0,6/1 кВ), а также для подключения светильников уличного освещения и счетчиков электроэнергии.
2. Технические характеристики
Зажим изготовлен из пластмассы, армированной стекловолокном. Контактные пластины изготовлены из алюминия. Болт изолирован от контактных пластин зажима. При достижении заданного усилия затяжки, достаточного для создания надежного электрического контакта, происходит срыв головки. Зажим изготовлен в климатическом исполнении УХЛ категории 1 по ГОСТ 15150. Зажим герметичен, устойчив к УФ излучению, повышенной и пониженной температуре, к тепловому и световому воздействию солнечной радиации.
Сечение проводника основной линии, кв.мм – 16-95;
Сечение проводника ответвления, кв.мм – 2,5-35;
Момент срыва гайки, Н·м – 12±1;
Масса зажима, кг – 0,15;
Температура эксплуатации, °С – от -60 до +50

Характеристики

Характеристика	Значение
Тип подключения	Винтовое/болтовое соединение
Защитное покрытие поверхности
Тип подключения	Винтовое/болтовое соединение
Номинальное сечение ответвления с
Номинальное сечение ответвления по	35 кв.мм
Номинальное проходное сечение с
Номинальное проходное сечение по	95 кв.мм
Номинальное сечение главного провода, SM с
Номинальное сечение главного провода, SM по
Сечение магистрального проводника с	16 кв.мм
Сечение магистрального проводника по	95 кв.мм
Сечение ответвительного проводника с	2.5 кв.мм
Сечение ответвительного проводника по	35 кв.мм
Номинальное поперечное сечение ответвления, SE / RE с
Номинальное поперечное сечение ответвления, SE / RE по
Материал магистрального проводника	Алюминий
Материал проводника ответвления	Алюминий
Изолированный зажим
Тип канала зажима проводника магистрали
Тип канала зажима проводника ответвления
Тип изделия/компонента
