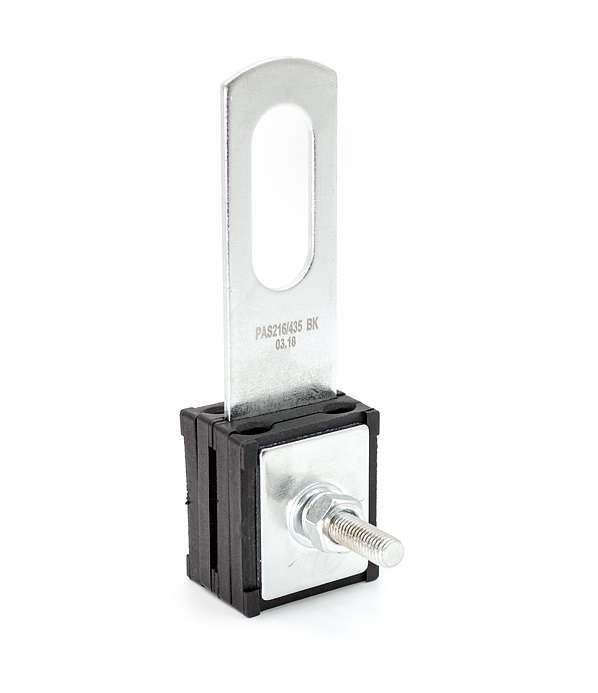

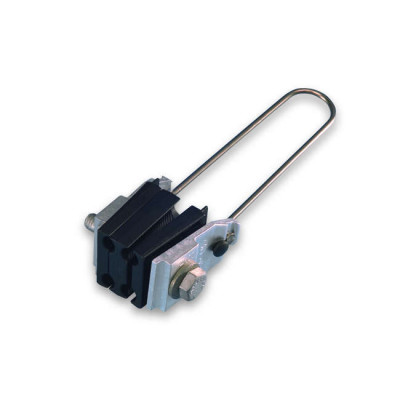

Зажим анкерно-поддерживающий PAS 216/435 (2х16-4х35кв.мм) (SO 80) ВК 20601111

КОД: 7203416

Производитель: ВК
Артикул производителя: 20601111
Вес: 0.4 кг
Габариты (ДxШxВ): 17 x 5 x 8 см
Минимальный заказ: 1 шт.

Наличие: Склад
Цена: 339.72

Минимальная сумма заказа 2000 руб.
Товар доступен по предоплате по безналичному расчету.

• НАЗНАЧЕНИЕ
Анкерно-поддерживающий зажим PAS 216/435 применяется для анкерного и промежуточного крепления 2-и 4-жильного проводов СИП сечением 16-35 мм2.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Универсальная конструкция зажима позволяет легко превратить его в анкерный или поддерживающий зажим поворотом фиксирующего элемента на 90° путем ослабления болта. Рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию. Крепление на крюк.
• ПРИНЦИП ДЕЙСТВИЯ
Последовательность операций монтажа:
- ослабить гайку гаечным ключом на 17 мм.
- расправить скрутку СИП и поместить отдельные жилы в предназначенные для этого каналы корпуса зажима.
- зафиксировать жилы в каналах корпуса зажима путем затягивания гайки с фиксированным моментом затяжки – 35 Н·м.
- натянуть провод вместе с зажимом и установить зажим на монтажный крюк (кронштейн).
- необходимый инструмент для монтажа – гаечный ключ на 17 мм.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.

Характеристики

Характеристика	Значение
Ширина
Номинальное сечение проводника	16 кв.мм
Материал
Предельная нагрузка	10 кН
Максимальное сечение проводника	35 кв.мм
Тип системы
