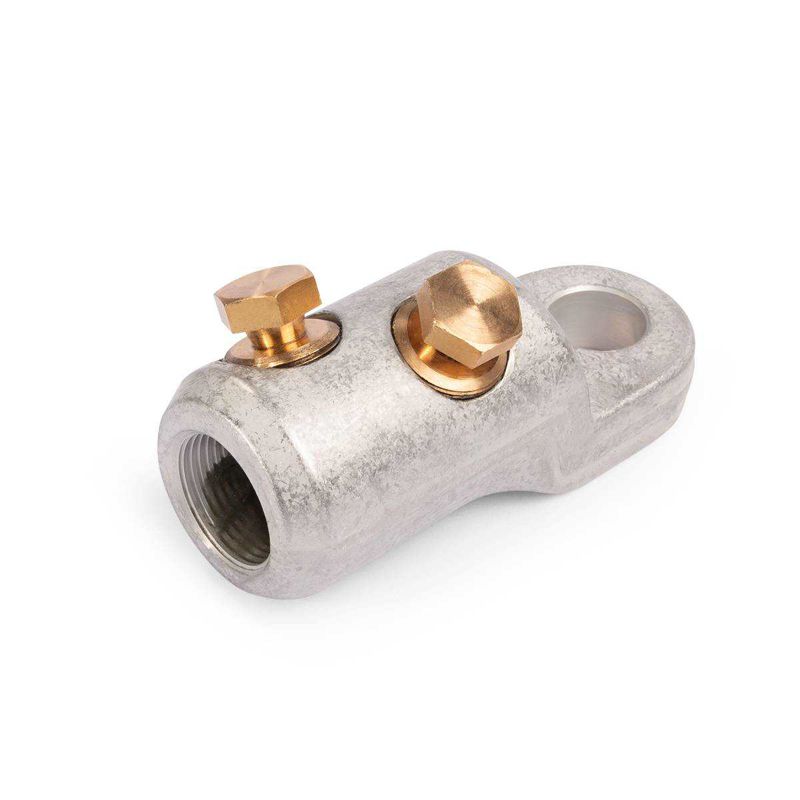

• Предназначены для оконцевания кабелей напряжением до 35 кВ
• Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
• Торцевые фаски для сглаживания напряженности электрического поля
• Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Материал корпуса: специальный алюминиевый сплав
• Материал болтов: медный сплав
• Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Внутренний шестигранник в головке болта позволяет производить монтаж наконечников в условиях ограниченного пространства
• Лопатка болтовых наконечников "КВТ" смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Диапазоны применения болтовых наконечников совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Характеристики
Характеристика | Значение |
Защитное покрытие поверхности | Без покрытия |
Со срывной головкой |
Метрический размер соединительной резьбы |
Номинальное поперечное сечение с | 150 кв.мм |
Номинальное поперечное сечение по | 240 кв.мм |
Материал проводника |
