• Предназначены для герметичного соединения кабелей и проводов:
• с броней
• с пластмассовой изоляцией (ПВХ/СПЭ)
• на напряжение до 1 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:(А)ВБбШв, (А)ВБВ, АВВБ, (А)ВВБГ, (А)ПвБбШв, (А)ПвБбШп, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS

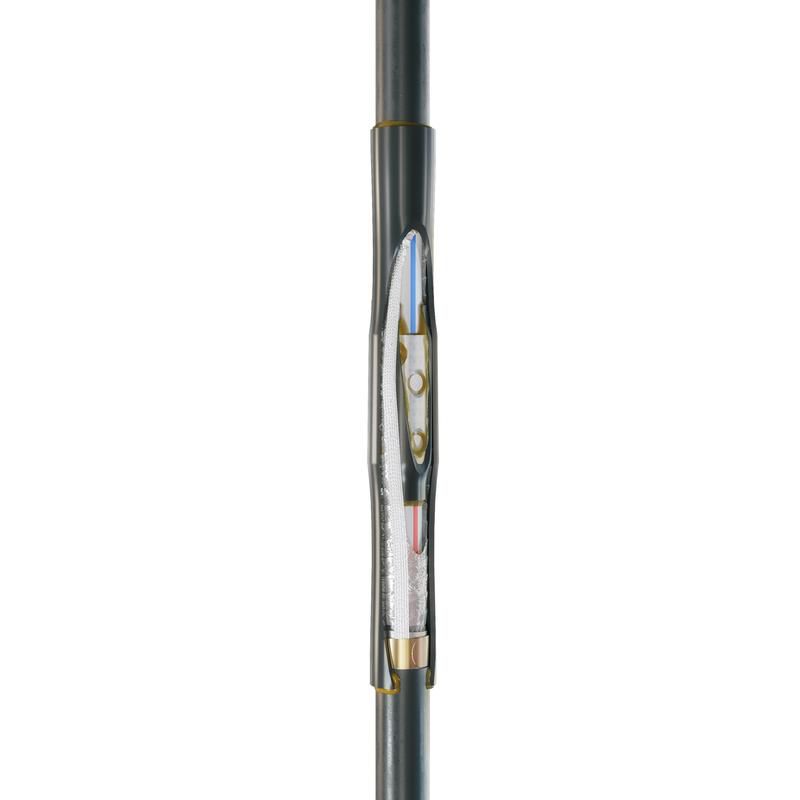

• Комплект состоит из болтового соединителя с рядным расположением болтов и термоусаживаемой манжеты с клеевым слоем и непаяной системы заземления
• Применимы для любого типа проводников: круглых и секторных, моножильных и многопроволочных
• Каждый комплект является мультиразмерным и рассчитан на расширенный диапазон сечений кабеля
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Термоусаживаемые трубки с клеевым подслоем и с коэффициентом усадки до 4:1 обеспечивают полную герметизацию и изоляцию соединений
• Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
• Термоусаживаемая манжета устойчива к ультрафиолетовому излучению и погодным условиям
• При усадке клеевой подслой расплавляется, заполняет все неровности микрорельефа и обеспечивает полную герметичность соединений
• Рекомендованы для оснащения ремонтно-аварийных служб
• Выпускается по ТУ 3599-006-97284872-2006
Характеристики
Характеристика | Значение |
Исполнение | Термоусадочный |
Не содержит (без) галогенов | Да |
Применимо для |
Количество жил | 1 |
Защитный провод заземления |
Тип изоляционного материала |
Допуск к эксплуатации в горнодобывающей промышленности | Нет |
С концентрическим экранированием | Нет |
Номинальное сечение проводника с | 300 кв.мм |
Номинальное сечение проводника по | 400 кв.мм |
Для соединения кабелей с бумажной и с пластмассовой изоляцией | Нет |
Номинальное напряжение U0/U (Um) | 0.6/1 (1.2) кВ |
