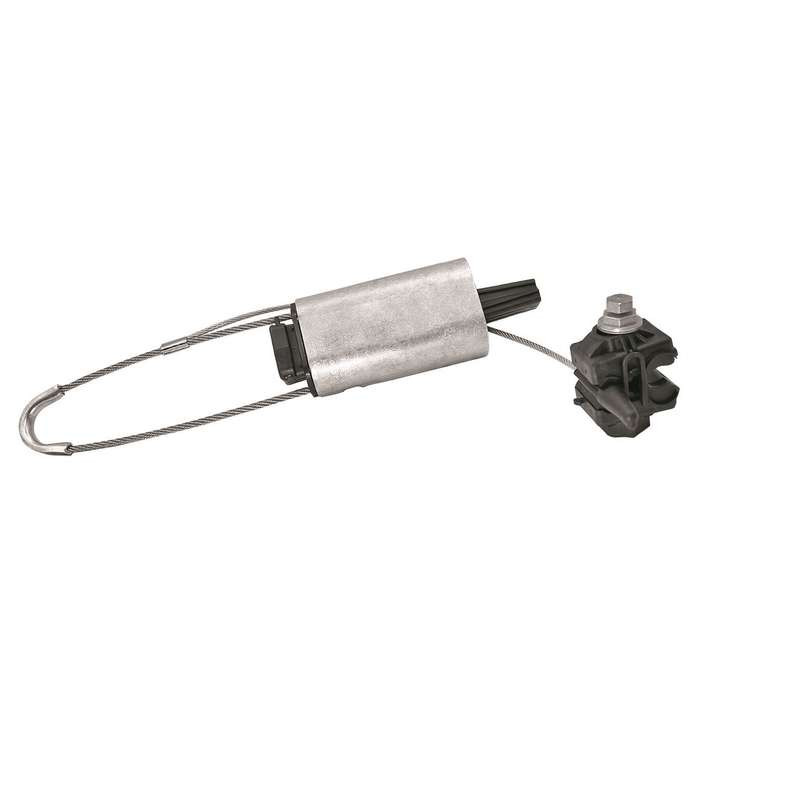

Зажим анкерный DN 120 Rpi (95-120кв.мм) НИЛЕД 13402132

КОД: 7035881

Производитель: Niled
Артикул производителя: 13402132
Вес: 0.683 кг
Габариты (ДxШxВ): 33 x 4 x 7 см
Минимальный заказ: 1 шт.
Наличие: Под заказ
Цена: 2 336.54
Минимальная сумма заказа 2000 руб
• НАЗНАЧЕНИЕ
Используются для анкерного крепления защищенных проводов к натяжным изоляторам на концевых и угловых опорах.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется для анкерного крепления защищенных проводов марки СИП-3 (с жилой из термоупрочненного алюминиевого сплава) к натяжным изоляторам с оконцевателем типа «серьга» на концевых и угловых опорах ВЛ напряжением 6-20 кВ.
• ПРИНЦИП ДЕЙСТВИЯ
Последовательность операций монтажа анкерных зажимов DN-120 Rpi:
- Из корпуса с одной стороны вытащить тросик.
- Завести тросик в оконцеватель типа «серьга» на изоляторе и пристегнуть обратно к зажиму.
- Выдвинуть из корпуса клиновые вставки.
- Завести нулевую несущую жилу СИП между клиновыми вставками.
- Заклинить вставки рукой в корпусе зажима.
- Натяжением провода СИП дозаклинить в зажиме несущую жилу
- С целью выравнивания потенциалов прокалывающий зажим установить на жилу и осуществить прокол изоляции путем заворачивания гайки с установленным моментом срыва.
- Инструменты для монтажа – изолированный накидной гаечный ключ CL 13 Click.
- Рекомендуется использовать зажимы типа DN Rpi на натяжных изоляторах (SML 70/10, SML 70/20) с оконцевателем типа «серьга».
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартную комплектацию входит основное устройство.

Характеристики

ХарактеристикаЗначение
Ширина
Номинальное сечение проводника95 кв.мм
Материал
Предельная нагрузка30 кН
Максимальное сечение проводника120 кв.мм
Тип системыОт 6 до 35 кВ
