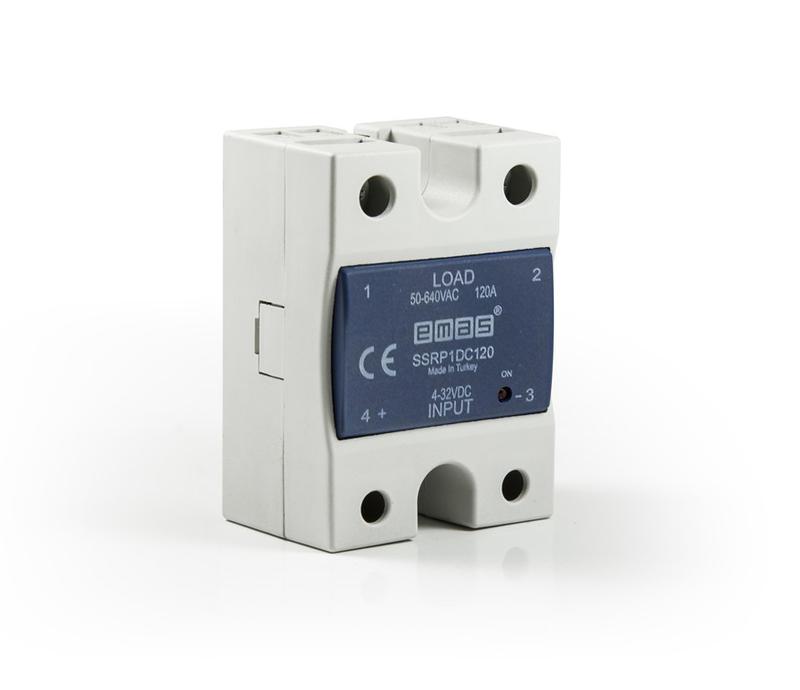

Реле твердотельное EMAS SSRP1DC120

Твердотельное реле серии SSR, 50-640 В , 120 А, клеммное подключение

Тип подключения - Клеммный
Рабочее напряжение - 50–640 В
Продукт: Твердотельное реле
Ток контакта - (Ie) 120 А
Рабочая температура -25 / +70 °C (без конденсации или обледенения)
Температура хранения: -30 / +100 °C (без конденсации или образования льда)
Класс защиты: IP20
Усилие затяжки - Для линии управления: 1,2 Нм Для линии нагрузки: 2,2 Нм
Сечение соединительного кабеля для линии управления1,5 мм?
Сечение соединительного кабеля для линии нагрузки10 мм?
Индикатор состояния - LED
Минимальный ток нагрузки 300 мА
Напряжение управления 4–32 В постоянного тока
Минимальное напряжение включения 4 В постоянного тока
Минимальное Напряжение отключения 3,0 В постоянного тока
Изоляционное напряжение (между входом и выходом) 2500 Вrms
Мин. входной ток 5 мА
Макс. Входной ток 15 мА
Максимальный ток нагрузки (RMS) (AC51) 120 А
Напряжение нагрузки (RMS) 50–640 В AC
Частота нагрузки 50–60 Гц
Неповторяющийся пиковый ток при передаче F=50 Гц, t=10 мс, Tj=25 °C450 А
Макс. при передаче. Падение напряжения 1,8 В
I?t для предохранителя (макс. за 0,5 периода, Tj=25 °C)1000 A?сек
Вес (нетто) (г)110
Серия SSR

Характеристики

Характеристика	Значение
Ширина
Высота
Глубина
Количество фаз
Модульное исполнение
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Номинальное напряжение с
Номинальное напряжение по
Номинальный рабочий ток Ie при AC-1
Номинальный рабочий ток Ie при AC-3
Род тока включения
Номинальный рабочий ток Ie на AC-51
Номинальный рабочий ток Ie на AC-53a
Номинальный рабочий ток Ie на AC-53b
Переключение при прохождении через нулевую точку
