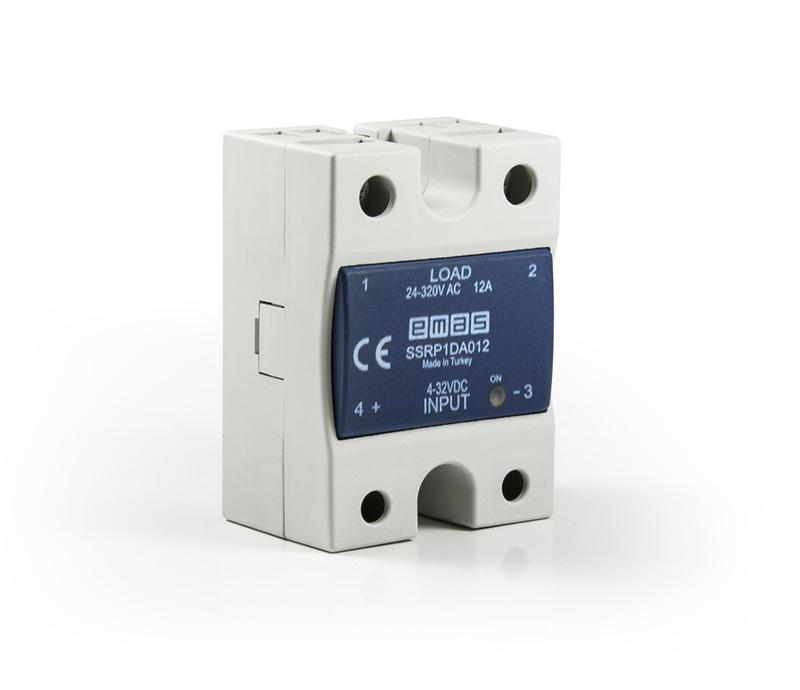

Реле твердотельное EMAS SSRP1DA012

Твердотельное реле серии – SSR, 24–320 В, 12 А, с клеммами
Тип подключения - Клеммный
Рабочее напряжение - 24–320 В
Продукт: твердотельное реле
Ток контакта (Ie) 12 А
Рабочая температура -25 / +70 °C (без конденсации или обледенения)
Температура хранения: -30 / +100 °C (без конденсации или образования льда)
Класс защиты: IP20
Усилие затяжки - Для линии управления; 1,2 Нм , Для линии нагрузки; 2,2 Нм
Сечение соединительного кабеля для линии управления1,5 мм?
Сечение соединительного кабеля для линии нагрузки1,5 мм?
Индикатор состояния - LED
Минимальный ток нагрузки 100 мА
Управляющее напряжение 4–32 В постоянного тока
Минимальное напряжение включения 4 В постоянного тока
Минимальное Напряжение отключения 3,0 В постоянного тока
Изоляционное напряжение (между входом и выходом) 2500 Вrms
Мин. входной ток 5 мА
Макс. Входной ток 15 мА
Максимальный ток нагрузки (RMS) (AC51)12 А
Напряжение нагрузки (RMS)24–320 В AC
Частота нагрузки 50–60 Гц
Неповторяющийся пиковый ток в режиме передачи F=50 Гц, t=10 мс, Tj=25 °C120 А
Макс. в режиме передачи Падение напряжения 1,55 В
I?t для предохранителя (максимум за 0,5 периода, Tj=25 °C) 78 А?•с
Вес (нетто) (г)95 г
Серия - SSR

Характеристики

Характеристика	Значение
Ширина
Высота
Глубина
Количество фаз
Модульное исполнение
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Номинальное напряжение с
Номинальное напряжение по
Номинальный рабочий ток Ie при AC-1
Номинальный рабочий ток Ie при AC-3
Род тока включения
Номинальный рабочий ток Ie на AC-51
Номинальный рабочий ток Ie на AC-53a
Номинальный рабочий ток Ie на AC-53b
Переключение при прохождении через нулевую точку
