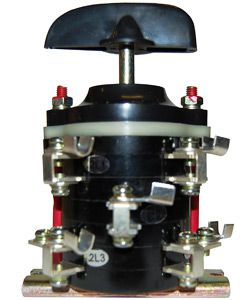

Переключатель пакетный ПП3-63А (исп. 3) предназначен для эксплуатации в электрических цепях с максимальным напряжением 380В переменного тока (частота 50 и 60Гц) либо 220В постоянного тока. Применяется в качестве вводного выключателя и переключателя в цепях управления электрических установок распределения энергии, для нечастых включений и отключений коммутационных аппаратов с ручным приводом, для ручного управления асинхронным электрическим двигателем в электроцепях переменного тока.
Устройство состоит из переключающего механизма и контактной группы — подвижных и неподвижных контактов. Подвижные контакты размещены в корпусе на втулке квадратного сечения, изготовленной из изоляционного материала.
Производит переключатели пакетные производственное объединение «Электротехник» — один из ведущих производителей в своей отрасли, продукция которого характеризируется высоким качеством, соответствием международным стандартам, надежностью и безопасностью.
Технические характеристики переключателя:
• номинальный ток — 63А (63А-220В, 40А-380В);
• способ крепления — задней скобой;
• степень защиты — IP00;
• направлений — 2;
• полюсов — 3;
• положений — 3 (1-0-2).
Характеристики
Характеристика | Значение |
Количество положений переключателя | 3 |
Номинальный ток длительной нагрузки Iu | 380 А |
Количество полюсов | 3 |
С нулевым положением | Да |
С возвратом в нулевое положение | Нет |
Ширина в числах модульных расстояний |
Степень защиты (IP) лицевой стороны | IP00 |
Тип выключателя | Выключатель ВКЛ/ОТКЛ |
Тип элемента управления | Поворотный выключатель |
Подходит для монтажа на основании | Да |
Подходит для закрепления на лицевой панели | Да |
Подходит для распределительного щита | Да |
Подходит для промежуточного монтажа | Да |
Комплектное устройство в корпусе | Нет |
Максимальное номинальное рабочее напряжение Ue переменного тока AC | 660 В |
Функция переключения |
Конструктивное исполнение |
Степень защиты с передней стороны (NEMA) | 1 |
