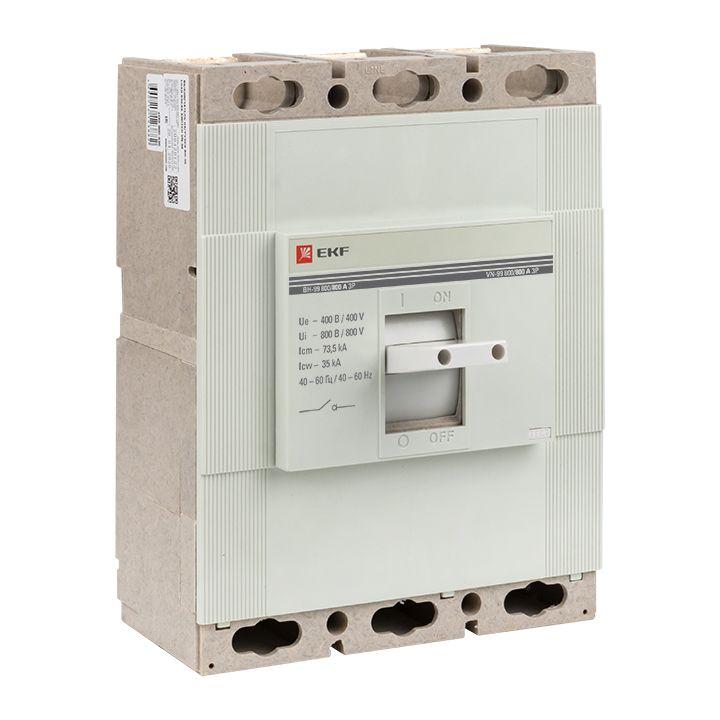

Выключатель нагрузки 3п ВН-99 800/800А EKF sl99-800-800

КОД: 7102998

Производитель: Ekf
Артикул производителя: sl99-800-800
Вес: 9 кг
Габариты (ДxШxВ): 25 x 33 x 22 см
Минимальный заказ: 1 шт.
Наличие: Нет в наличии
Цена: 40 165.34
Нет в наличии
Минимальная сумма заказа 2000 руб
Выключатель ВН-99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ ДОП. УСТРОЙСТВ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем – «ВКЛ». Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания силы. нажатия на подвижные контакты. Система дугогашения выключателей весьма эффективна и в исполнениях ВН-99 125/125 А и ВН-99 160/160 А, состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами, в исполнении ВН-99-25/250 А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой.
Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом

Характеристики

ХарактеристикаЗначение
ИсполнениеОднополюсный выключатель
Номинальная мощность при AC-3, 400 В554.26 кВт
Количество вспомогательных замыкающих контактов
Количество вспомогательных размыкающих контактов
Номинальный ток длительной нагрузки Iu800 А
Количество полюсов3
Номинальный рабочий ток Ie при AC-3, 400 В800 А
С нулевым положениемНет
Материал корпусаПластик
С возвратом в нулевое положениеДа
Степень защиты (IP) лицевой стороныIP30
Количество вспомогательных переключающих контактов
Тип присоединения главной электрической цепиБолтовое соединение
Тип элемента управленияРычажковый
Подходит для монтажа на основанииНет
Подходит для закрепления на лицевой панелиДа
Подходит для распределительного щитаДа
Подходит для промежуточного монтажаНет
Комплектное устройство в корпусеДа
Степень защиты с передней стороны (NEMA)
