• Предназначены для соединения силовых кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней и без брони
• на напряжение до 1 кВ

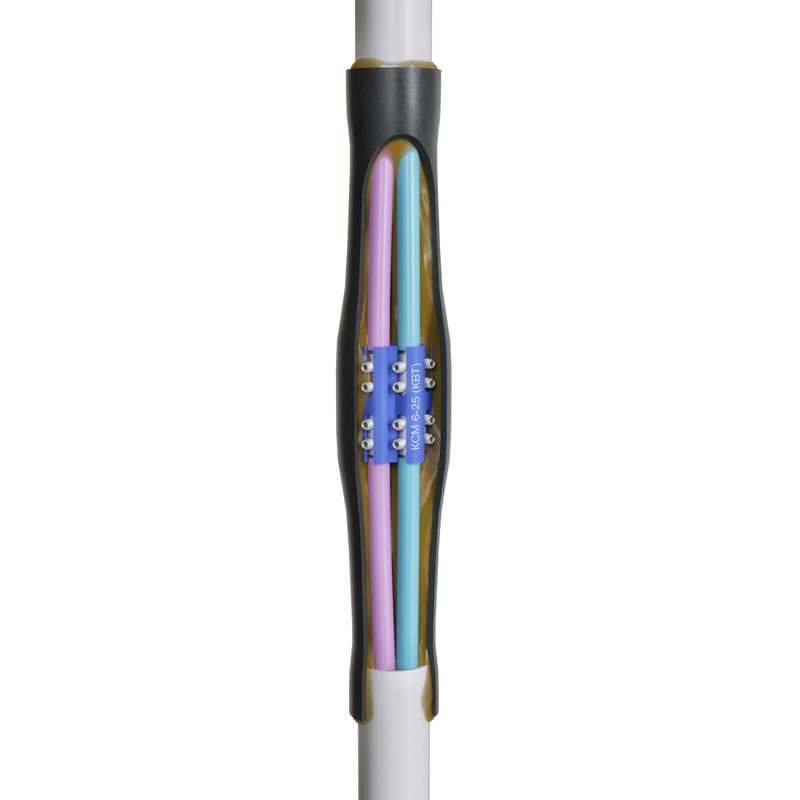

• Состав муфты:
• блок соединителей КСМ в полимерном корпусе
• трубка с коэффициентом усадки 6:1
• роликовые пружины постоянного давления
• гибкий изолированный проводник
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
• Комплект муфты универсален и может быть использован на 2-х, 3-х, 4-х и 5-ти жильных кабелях
• Для соединения жил в комплекте муфты содержится изолированный блок соединителей КСМ с имбусовым ключом
• Для соединения брони кабеля в комплект муфты входит гибкий изолированный проводник и две роликовые пружины постоянного давления
• По всей внутренней поверхности термоусаживаемого защитного кожуха муфты, нанесен слой термоплавкого клея. Расплавляясь в процессе усадки, клей равномерно распределяется по всей поверхности сопрягаемых деталей, заполняя пустоты и неровности и создавая непреодолимый барьер для попадания влаги в муфту
• Рекомендуемый инструментдля монтажа: высокотемпературный фен ТТ-1800, портативные газовые горелки "КВТ", профессиональный набор для монтажа кабельных муфт НИМ-1
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов "КВТ", не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006
Характеристики
Характеристика | Значение |
Исполнение | Термоусадочный |
Не содержит (без) галогенов | Да |
Применимо для |
Количество жил |
Защитный провод заземления |
Тип изоляционного материала |
Допуск к эксплуатации в горнодобывающей промышленности | Нет |
С концентрическим экранированием | Нет |
Номинальное сечение проводника с | 1.5 кв.мм |
Номинальное сечение проводника по | 6 кв.мм |
Для соединения кабелей с бумажной и с пластмассовой изоляцией | Нет |
Номинальное напряжение U0/U (Um) | 0.6/1 (1.2) кВ |
